SUJET : Thorens TP13 à rénover

Thorens TP13 à rénover 08 Mai 2017 18:04 #1

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Choppé un TP13A pour 13 in.

Il a été modifié apparemment, je ne sais pas en quoi ... je vous écoute les thorens lovers ...

Pas grave pour moi, soit je l'adapte sur une 184 à plateau lourd, soit j'en fait autre chose, et je le modifie aussi.


Cherche un PC.
achat/troc
N'importe quoi qui se connecte même si mauvais état ou si mal orienté ... c'est pour faire du diy ... ;)

Sinon, si PC thorens trop compliqué ... est ce que le connecteur proprio thorens peut être démonté proprement et remplacé par un SME ?

Merci !!!

Dernière édition: 07 Aoû 2018 21:23 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Recherche un porte cellule Thorens ... qui va sur ça ... 08 Mai 2017 23:46 #2

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6686
  • Remerciements reçus 189
  • Points : 119665
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Si c'est pour du DIY, je changerai le support de PC pour y un mettre un modèle au "standard-SME", car le prix de ces PC va bien dépasser de X fois le prix du bras :mrgreen:
L'administrateur a désactivé l'accès en écriture pour le public.

Recherche un porte cellule Thorens ... qui va sur ça ... 09 Mai 2017 14:10 #3

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3381
  • Remerciements reçus 59
  • Points : 25793
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
13 quoi ? € ? Pas inches en tous cas.

Avant d'envisager le changement de la bague (dont je ne suis pas sûr de la possibilité) il te faudrait trouver les pièces a priori manquantes....

Vis inférieure de maintien et blocage du contre-poids
Vis arrière de réglage fin de la VTF
Pièce de retenue inférieure de l'axe vertical (un truc en acier noir qui se clipse et qui constitue le palier inférieur de l'axe) . Sans doute la seule pièce absolument indispensable, encore qu'on peut imaginer de la remplacer par un truc DIY (réaliser c'est autre chose).

En l'état il ne serait pas fonctionnel.

Mais à 13€ tu peux investir dans un porte cellule (origine ou Luchetti) .
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 09 Mai 2017 14:12 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Recherche un porte cellule Thorens ... qui va sur ça ... 09 Mai 2017 17:40 #4

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Un shéma Thierry ?
Parce que je n'ai bien compris ce qui manque ...

13 € fdpin.

Oui pour oe connecteur c'est ce que je craignais (pas trop démontable).

Je pense donc que ça va être un gros diy et que ça ira sur la 184 à plateau lourd.
Pas de scrupules à le charcuter dans cet état.
L'administrateur a désactivé l'accès en écriture pour le public.

Recherche un porte cellule Thorens ... qui va sur ça ... 09 Mai 2017 19:59 #5

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3381
  • Remerciements reçus 59
  • Points : 25793
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

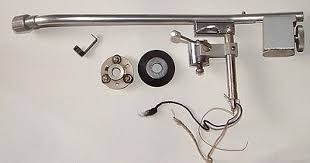

Voici une photo d'un bras démonté, avec les 3 pièces qui paraissent absentes du tien


Les 2 vis du contre-poids (en place) et la petite pièce noire sur la gauche, qui se clippe dans un creux sur le fût. Elle présente un retour en équerre sur lequel vient porter l'extrêmité de l'axe du bras. Sans elle le bras n'est pas libre de pivoter.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Recherche un porte cellule Thorens ... qui va sur ça ... 15 Mai 2017 13:11 #6

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0

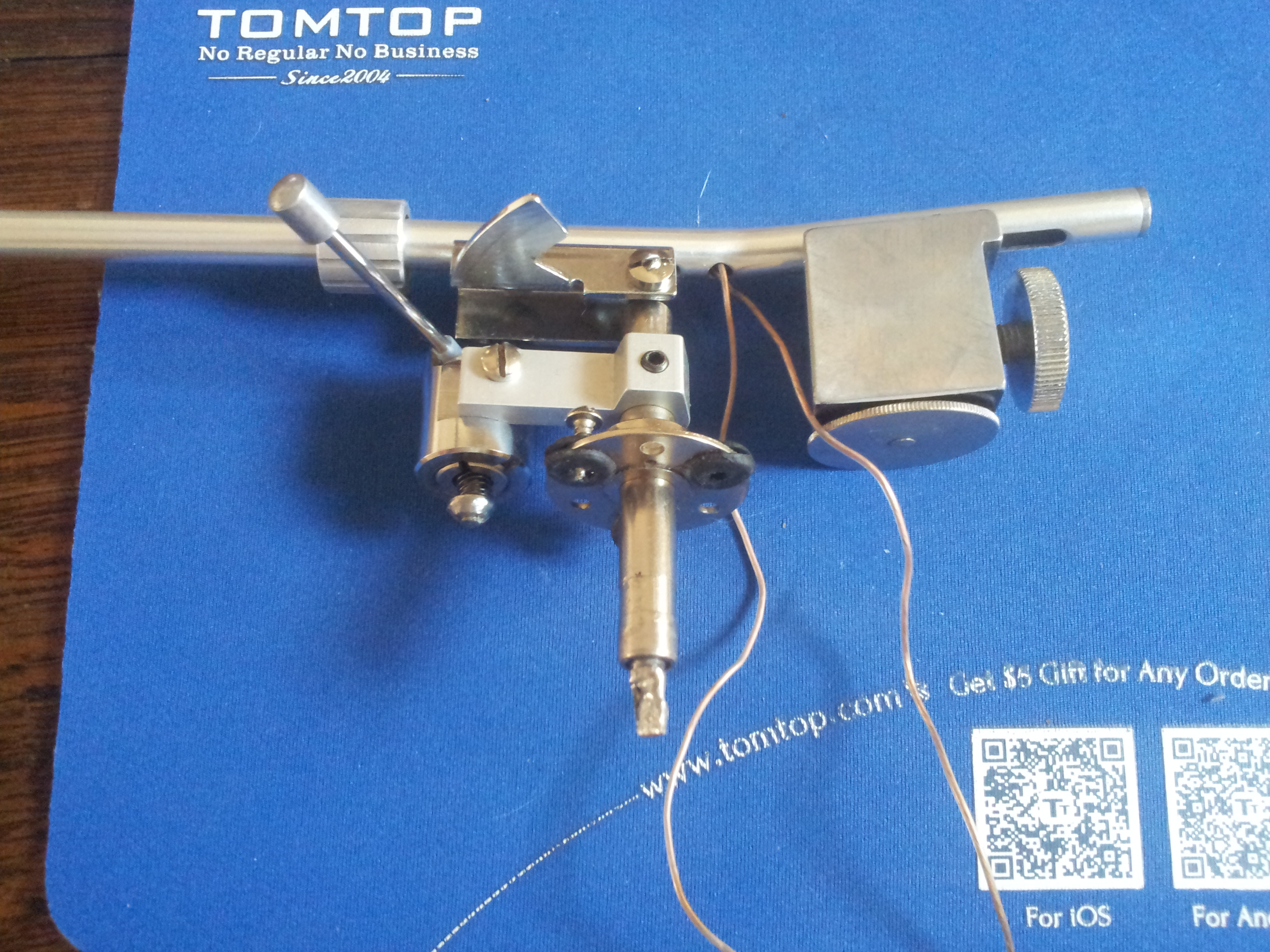

Les vis sont là, et j'ai un excellent tuto ici: thorens.idler.vraiforum.com/t258-Adaptat...TP13-sur-une-184.htm
Je dirai que j'ai tout ce qu'il faut (niveau pièces) pour le faire.

En réalité, c'est la base qui a été charcutée, normalement, il y a une bille.
Je pense qu'avec la pièce du BL104, ça va le faire.

Par contre, je vais faire un nouveau tube avec un connecteur SMEeuh !, plus simple ... ;)

Yapluka comme on dit.


Dernière édition: 15 Mai 2017 13:32 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Recherche un porte cellule Thorens ... qui va sur ça ... 15 Mai 2017 14:13 #7

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6686
  • Remerciements reçus 189
  • Points : 119665
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
il est beau ce bras.

Les fils sortent à l'arrière du pivot?? c'est ça la modif qui avait été faite?

Pour le tuto de modif sur 184, si ton bras est en bonne état, garde le telquel. Ce serait dommage de modifier ou couper un bras en BE pour le raccourcir et dans tous les cas ne plus avoir le bon angle final....
ou alors monte le sur planchette, non? surtout que tu as le support pour qu'il soit autonome :ok:
Dernière édition: 15 Mai 2017 14:16 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Recherche un porte cellule Thorens ... qui va sur ça ... 15 Mai 2017 14:29 #8

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Si je fais un nouveau tube, je ne charcute pas (réversible) et je résouds le problème de longueur/inclinaison.

Il manque quand même l'espèce de cuvette noire pour la bille, mais c'est facilement rempçable (mais ne sert pas sur 184).
Prêt à l'échanger contre un pivot de BT12S/TP14 ... ;)

Par contre la pièce noire angle 90º pas compris à quoi ça peut servir.
Dernière édition: 15 Mai 2017 15:09 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Recherche un porte cellule Thorens ... qui va sur ça ... 15 Mai 2017 15:03 #9

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
J'ai compris je crois.
Ce que je prends pour une cuvette (pièce ronde noire) est juste un cache qui se pose sur le chassis de la platine.
Pièce manquante.

Donc, ce qui sert de cuvette, c'est la pièce coudée à 90º dont parlais TN.
Manquante aussi.

Je pense (à vérifier), qu'en reprenant la tige d'un BL104, ça doit le faire.
Il parait que tu as ça Ben ... une base de BOB ... ;)

Le tube est juste fixé par deux vis sur le pivot.
Donc démontage du tube.
Cintrage nouveau tube, et seule difficulté, faire la glissière du CP, ajout d'un connecteur SME et ça roule.

J'ai déjà le plateau lourd de Sylvain en attente ... donc grosse amélioration de 184, la gémaux, l'autre sur socle je la garde en état d'origine (petit plateau, BOB et futal en skaï comme Travolta).
Dernière édition: 15 Mai 2017 15:05 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Recherche un porte cellule Thorens ... qui va sur ça ... 15 Mai 2017 17:00 #10

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6686
  • Remerciements reçus 189
  • Points : 119665
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Si tu refais un tube, fais-y tout de suite un 12", non mais hooo.... U°)
L'administrateur a désactivé l'accès en écriture pour le public.

Recherche un porte cellule Thorens ... qui va sur ça ... 15 Mai 2017 19:50 #11

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3381
  • Remerciements reçus 59
  • Points : 25793
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Il n'y a pas de bille en bas de l'axe du TP13.
C'est l'axe qui se termine en arrondi poli , lequel arrondi porte sur le retour de la petite pièce clippée.

Je ne vois pas l'intérêt de faire un tube court pour mettre le TP13 à la place du BL104.
Faire un 12" : il ne le vaut pas; et tu aurais un pb de contre-poids (déjà que tu ne l'as pas complet...)

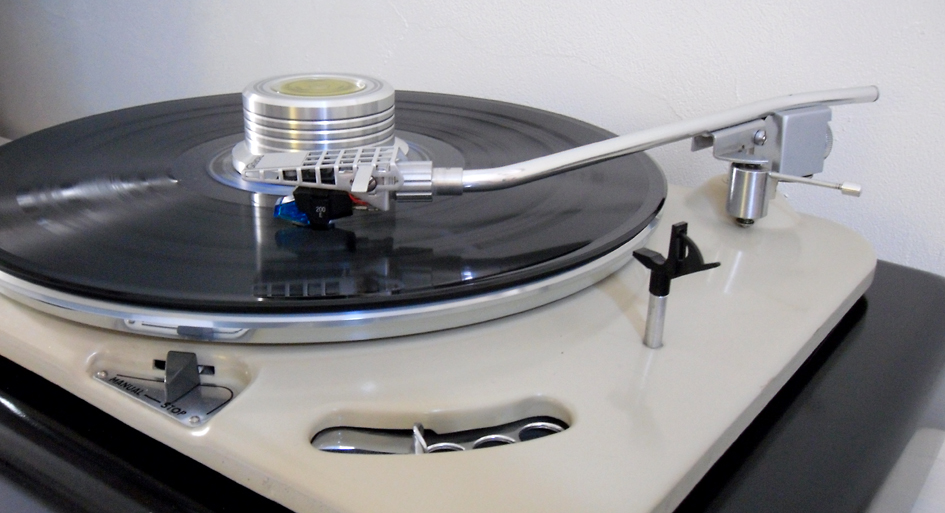

En 9" il se monte parfaitement en arrière du châssis ( cf. mes photos) .
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Recherche un porte cellule Thorens ... qui va sur ça ... 15 Mai 2017 21:31 #12

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Interêt ?
J'en sais rien.

Esthétisme, sans doute, plus le fait de mettre un bras Thorens sur une Thorens, plus le fait que de toute façon il est défiguré (la base censée être ronde polie a été écrasée à la pince je pense, enfin, le fait qu'il manque des pièces ...

... je crois donc que le réutiliser sur une 184, c'est une façon de sauver le bras (et la platine, en gardant l'automatisme.).

C'est un combo qui me plait bien visuellement.

Si j'avais trouvé un pivot de BT12S/TP14 pas cher, je serai parti sur ça, si j'avais trouvé un TP13 complet en état, je l'aurai gardé intact (j'en cherche quand même un entier, car j'aime son look) ... donc je fais avec ce que je trouve ... :)
L'administrateur a désactivé l'accès en écriture pour le public.

Recherche un porte cellule Thorens ... qui va sur ça ... 16 Mai 2017 01:37 #13

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3381
  • Remerciements reçus 59
  • Points : 25793
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
J'ai peut-être un truc qui serait un pivot de BTD12S
Je ne vois pas bien le rapport avec un TP13 mais il est tard...
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TP13A à rénover 16 Mai 2017 13:32 #14

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Le pivot de BT12S ?
Ben c'est parce que je veux changer le BOB de la 184 à grand plateau.
Le BOB c'est bien gentil, je garde une 184 d'origine avec ce bras, mais celle avec grand plateau, je veux un bras plus pratique, et plus joli.

Avec un pivot de BT12S c'est out the box, c'est compatible avec la base de la 184 et je pourrait conserver l'automatisme.
Faire un tube et ajouter un contrepoids, aucune difficulté.

Sinon, ouais, je me dis (après nombreuses lecture sur les forums anglo saxons) que ce TP13 mérite peut être d'être sauvé.
Seulement, il va falloir trouver un porte cellule pas cher pour ce faire ... on va voir.

En ce moment, je m'occupe d'une Sansui, ensuite, j'ai des REX à faire revivre, on verra si d'ici là je trouve un PC Thorens.

PS, je déplace dans la section "bras de lecture".
Dernière édition: 16 Mai 2017 13:34 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TP13A à rénover 16 Mai 2017 15:54 #15

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3381
  • Remerciements reçus 59
  • Points : 25793
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

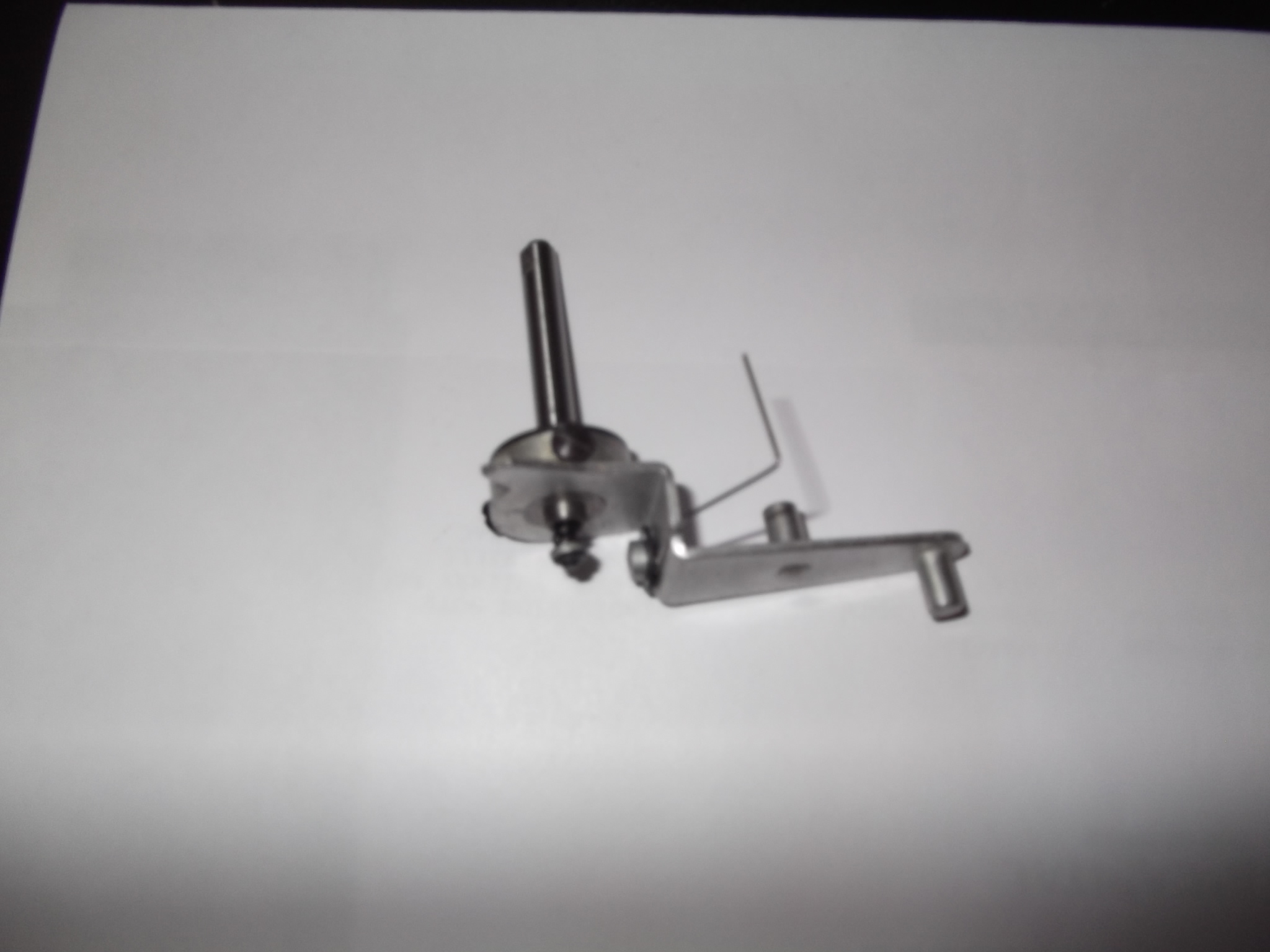

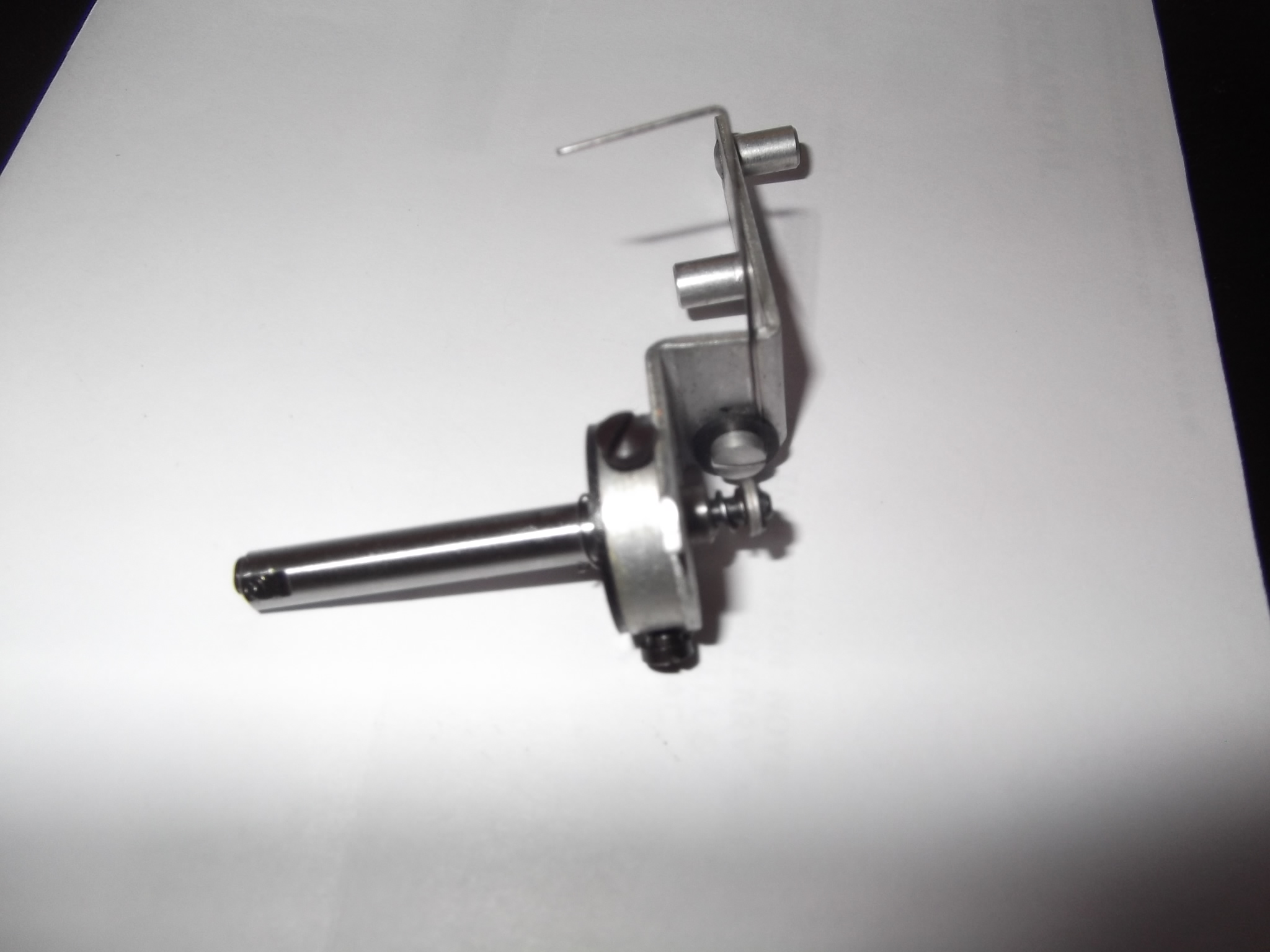

Est-ce ça ?


listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TP13A à rénover 16 Mai 2017 16:44 #16

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Est ce que ça provient d'un BT12s ?
Je n'en sais rien ... si toi tu sais pas !
Je chercherai ce soir si je vois à quoi correspond cette pièce.... :)

Je suis peut être naïf, mais j'espère trouver le pivot complet (déjà vu sur la baie) en BT12s/TP14/TP25 ... c'est à dire bearing/housing/pilar.

En gros, le pivot complet visuellement (reste plus qu'à rajouter tube/PC/CP).

Je reste à l'affut on verra bien.
J'ai aussi un bras Elac de Miracord 625 qui peut matcher pour le look et la mise en place, il demande juste une rectification de positionnement de la cellule, bras légèrement trop long.

Mais j'aurai préféré un bras Thorens pour rester dans la famille.
Wait and see !
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TP13A à rénover 16 Mai 2017 20:25 #17

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3381
  • Remerciements reçus 59
  • Points : 25793
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Oui, ça vient de la 135 que j'avais trouvée à demi vandalisée, bras absent mais c'était en place.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TP13A à rénover 07 Aoû 2018 15:01 #18

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0

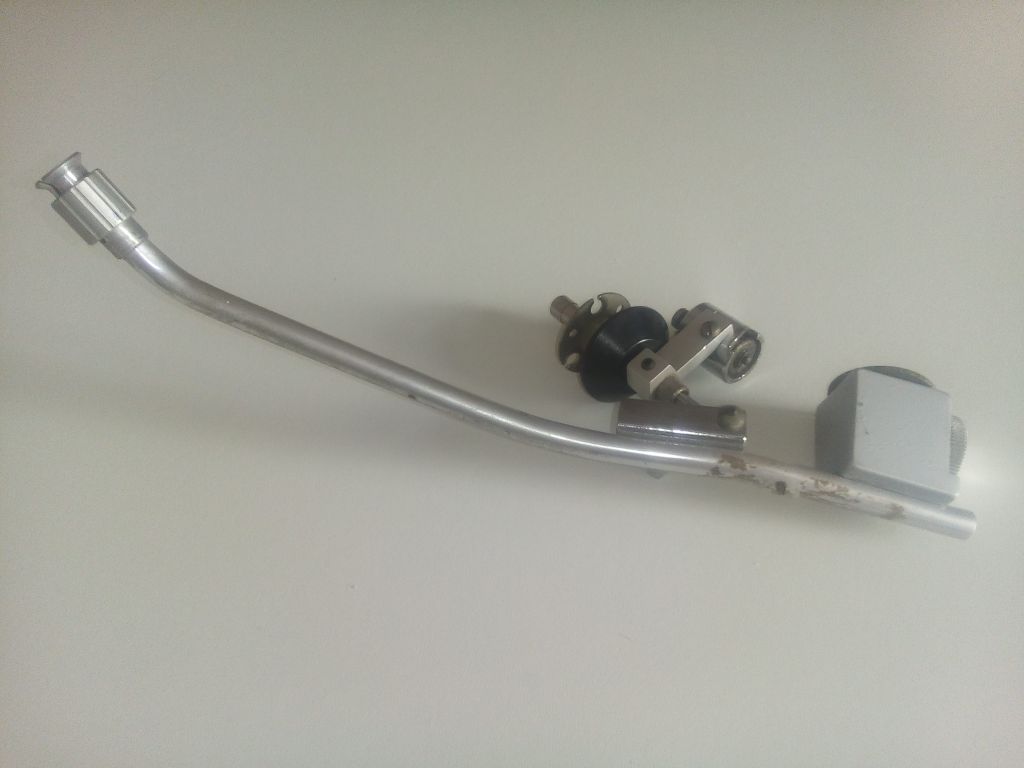

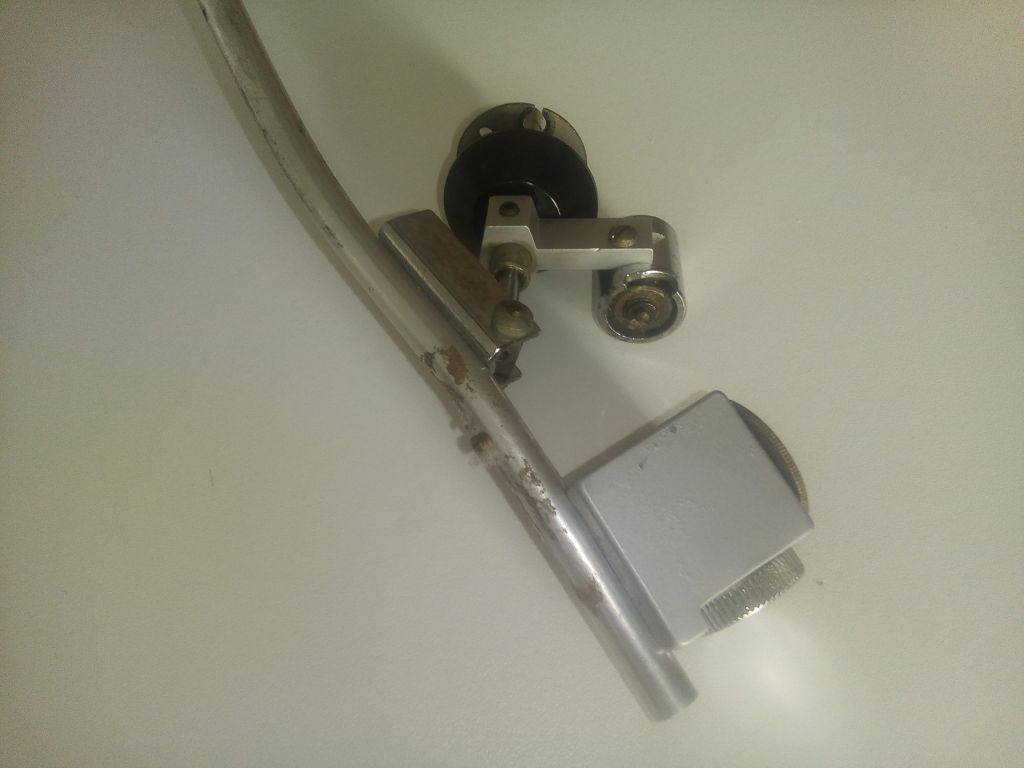

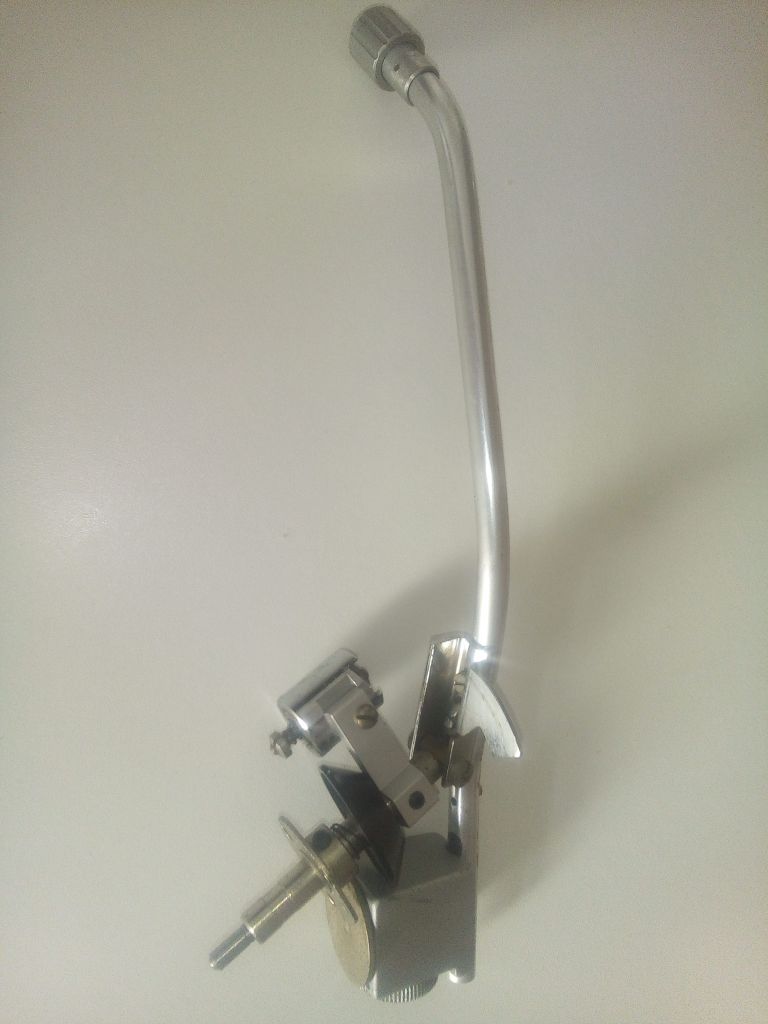

Reçu un deuxième TP13 il y a peu (7 in ... :shock: ).

- De quoi en reconstruire un entier, même s'il me manque toujours le porte cellule, et de quoi m'amuser avec le second.







L'administrateur a désactivé l'accès en écriture pour le public.
