SUJET : GUY HF G120 à restaurer

GUY HF G120 à restaurer 10 Jan 2020 11:44 #1

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3381
  • Remerciements reçus 59
  • Points : 25795
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Un ami de Blauzac a récupéré une paire de Guy HF , marque dont j'ignorais l'existence jusqu'à présent.

Il y a plein d'informations sur internet concernant M. Emile GUY , au départ fournisseur de coffrets d'enceintes pour qui voulait , un temps collaborateur de Focal , créateur d'enceintes complètes , sa marque finalement achetée par Focal.
Mais je n'ai pas trouvé d'infos sur la 4 voies G120.

Sur cette paire , un boomer, un médium et un tweeter sont coupés (bobines HS).
La question est de trouver des HP , soit d'origine, soit équivalents. Ils ne sont pas étiquetés à part un boomer Focal.

J'ai suggéré d'interroger Focal .

Des idées, des commentaires ?

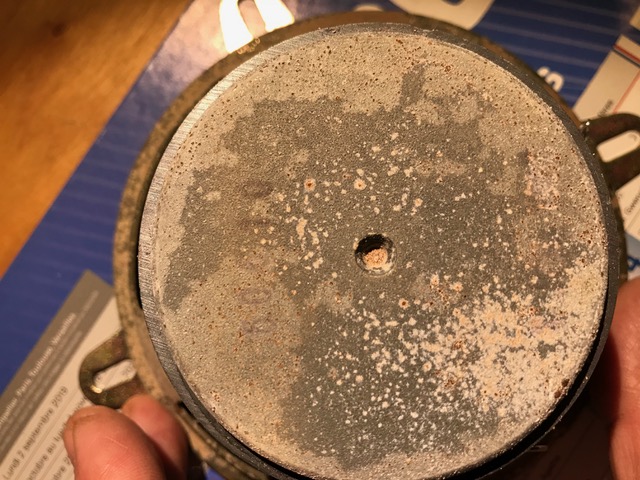

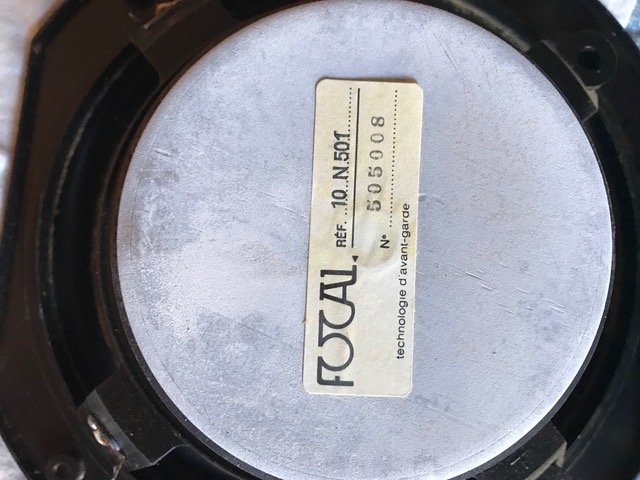

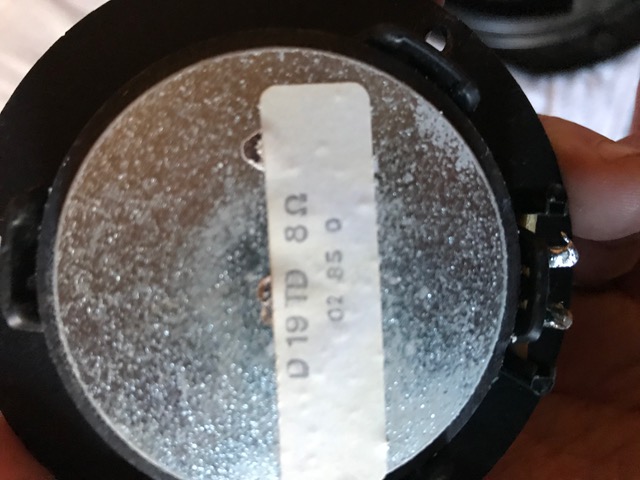

PHotos:

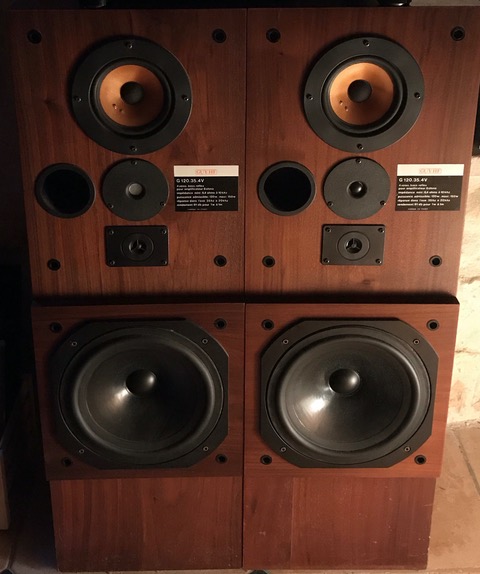

Dans un premier temps une enceinte complète a été reconstituée avec les HP en état; Sur une source très moyenne et des conditions peu optimales, j'ai trouvé l'enceinte intéressante.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 10 Jan 2020 11:51 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

GUY HF G120 à restaurer 10 Jan 2020 12:17 #2

  • sylvain
  • Portrait de sylvain
  • Hors Ligne
  • Passionné
  • Messages : 349
  • Remerciements reçus 12
  • Points : 368
  • Karma: 1
Chez Focal il n'ont plus de pièces pour leurs anciens hp, tu peux toujours demander mais c'est très cher, il vaut mieux refaire soit même.

C'est du simple bobine, il suffit de chercher les caractéristiques de la bobine et en trouver une neuve sur ib!

C'est peut être aussi les fils souples qui sont dessoudés, à regarder de près

ou acheter d'occase, ça se trouve, ex: www.ebay.fr/itm/202800684094
L'administrateur a désactivé l'accès en écriture pour le public.

GUY HF G120 à restaurer 10 Jan 2020 12:47 #3

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Ce fichier est masqué pour les invités.
Veuillez vous connecter ou vous enregistrer pour le consulter.

Rendering Error in layout BBCode/Image: Property "url" is not defined in /home/tourjjdr/public_html/idler-drive.com/components/com_kunena/template/system/layouts/bbcode/image/unauthorised.php on line 14
Layout was rendered in /home/tourjjdr/public_html/idler-drive.com/components/com_kunena/template/blue_eagle/html/topic/default_message.php on line 54
L'administrateur a désactivé l'accès en écriture pour le public.

GUY HF G120 à restaurer 12 Jan 2020 10:16 #4

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1465
  • Remerciements reçus 16
  • Points : 1560
  • Karma: 0
  • Médaille en chocolat
Guy HF ! Fabriqué à 25 km de chez moi en Bourgogne ... :cool:

A mon avis, les focal sont réparables.
Les médiums sont des siares et egalement réparables
Y'a un cachou audax facile à trouver et un tweeter seas peut être le plus chiant à trouver quoique...

Demander un devis à ce Monsieur: www.reparationhaut-parleur.com/

Il pratique des prix tout à fait raisonnables et le travail est de qualité.
J'ai souvent fait appel a ses compétences dans le cadre de mon boulot et elles dépassent de loin celles de la maison du hp à paris.
Il m'a sauvé des HP assez particuliers de chez audax utilisés sur une vieille paire de JMR opéra qui était vouée à la destruction .. un vrai magicien.
Lui pourra réparer ces hp et laisser le caractère original a ces enceintes ( chose perdue si on met autre chose. :;) )
Dernière édition: 12 Jan 2020 10:20 par vincent.
L'administrateur a désactivé l'accès en écriture pour le public.

GUY HF G120 à restaurer 12 Jan 2020 11:47 #5

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6686
  • Remerciements reçus 189
  • Points : 119672
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Oui, sans doute un siare vu sa couleur, bien vu Vincent !

Par contre le tweeter à dôme, cache plastique rond est a mon avis un classic tweeter Wifa, le D19TD, que l'on trouve pour 20/30euro neuf, non? faudrait vérifier les cotes.

Le petit tweeter avec le cache rectangle, tu aurais d'autres photo Thierry?
L'administrateur a désactivé l'accès en écriture pour le public.

GUY HF G120 à restaurer 12 Jan 2020 11:51 #6

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1465
  • Remerciements reçus 16
  • Points : 1560
  • Karma: 0
  • Médaille en chocolat
Le bleu écrit:

Par contre le tweeter à dôme, cache plastique rond est a mon avis un classic tweeter Wifa, le D19TD, que l'on trouve pour 20/30euro neuf, non? faudrait vérifier les cotes

Merde, tu as raison... J'ai plus toute ma tête.. ;:)
Pour le rectangle c'est un vulgaire "cachou" audax.
L'administrateur a désactivé l'accès en écriture pour le public.

GUY HF G120 à restaurer 14 Jan 2020 15:30 #7

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3381
  • Remerciements reçus 59
  • Points : 25795
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Merci les amis ; je transmets .
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

GUY HF G120 à restaurer 14 Jan 2020 18:12 #8

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2158
  • Remerciements reçus 122
  • Points : 2298
  • Karma: 2
  • Médaille en chocolat
sylvain écrit:
Chez Focal il n'ont plus de pièces pour leurs anciens hp, tu peux toujours demander mais c'est très cher, il vaut mieux refaire soit même.
ou acheter d'occase, ça se trouve, ex:

@ 45 fdpi pour du NOS boxed il fallait prendre !
Pas sûr qu'une réparation revienne moins cher ?-|
L'administrateur a désactivé l'accès en écriture pour le public.

GUY HF G120 à restaurer 14 Jan 2020 21:49 #9

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6686
  • Remerciements reçus 189
  • Points : 119672
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Analog Addict écrit:
@ 45 fdpi pour du NOS boxed il fallait prendre !
Pas sûr qu'une réparation revienne moins cher ?-|

J'avais appelé Focal pour une bobine cramée, donc recone kit... ils ont refusé de me vendre la pièces, et m'ont proposer que je poste mon HP pour qu'ils montent le re-cône. Bilan fdp d'envoi, plus je crois environ 130e de kit, plus une trentaine d'euro de retour....
J'ai biensur acheté un HP d'occase pour bien moins cher :mrgreen: .
L'administrateur a désactivé l'accès en écriture pour le public.

GUY HF G120 à restaurer 16 Fév 2020 10:56 #10

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3381
  • Remerciements reçus 59
  • Points : 25795
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
En attendant que Rémi se présente et reprenne ce sujet en direct , je me pose des questions sur la réparation des tweeters.
Pour mémoire: un coupé et un membrane disparue

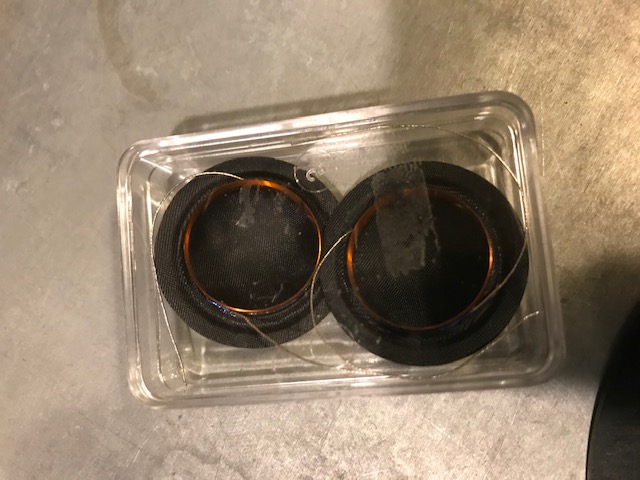

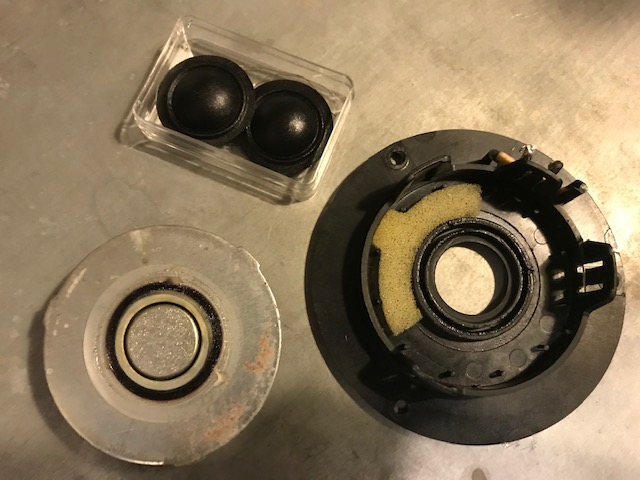

Les nouvelles membranes, la monture et l'aimant:





Les membranes sont légèrement collées sur la monture (une sorte de silicone qui reste collant; ça brille sur la photo)
Sur la face arrière de la membrane un joint silicone (noir et transparent, en place sur la photo) assure une suspension étanche sur l'aimant; colle identique, il semble suffire de les mettre en contact.
L'aimant se clipse sur la monture.

Ma question: Comment procéder pour le centrage de la bobine ? Il faut aussi centrer le joint arrière. Les cercles sur la monture ne centrent pas grand chose.
Quel ordre de montage ?
Je verrais : 1 centrer le joint sur la membrane , 2 centrer l'ensemble dans l'entrefer, 3 clipser la monture plastique noir.
En supposant que le joint n'adhère pas à l'aimant avant la pose de la monture.

Mais le centrage de la bobine ? sur un tweeter on peut envoyer une fréquence ?
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 16 Fév 2020 11:01 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

GUY HF G120 à restaurer 16 Fév 2020 12:07 #11

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6686
  • Remerciements reçus 189
  • Points : 119672
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
ThierryN écrit:
........ Il faut aussi centrer le joint arrière. Les cercles sur la monture ne centrent pas grand chose.
Quel ordre de montage ?

..... centrer le joint sur la membrane ......

Je comprends pas ce que tu appelles "joint"

Pour ma part, j'opère de la sorte :
- Nettoyage complet de l'aimant et du cache, virer les vielles colles
- Collage de la membrane que l'aimant, j'utilise une colle blanche acrylique pour suspension, cette colle à collage non rapide permet d'ajuster et de positionner.
- Le positionnement je le fais sur une écoute de musique à bas volume avec les graves à zéro et les aigu au max
- Je déplace la membrane pour que le son soit au plus fort, et donc pas de frottement, c'est que c'est bien centrer
- Je laisse sécher
- Ensuite je monte le reste....

Appelles moi si tu as un doute camarade ;)
L'administrateur a désactivé l'accès en écriture pour le public.

GUY HF G120 à restaurer 16 Fév 2020 13:32 #12

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3381
  • Remerciements reçus 59
  • Points : 25795
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Merci.
Je n'avais pas repris des points de base comme le nettoyage de l'entrefer.
J'appelle joint une pièce souple, circulaire, de diamètre intérieur un peu plus petit que le diamètre extérieur de la membrane, de diamètre extérieur sensiblement supérieur à l'extérieur de la membrane , qui n'est pas fournie avec la membrane et se place derrière , entre elle et l'aimant . La colle en place sur la monture et ce joint me parait du type "repositionnable". Cela faciliterait ta méthode. Cependant tu ne réponds pas à la question: possibilité de centrage par application de fréquence choisie, comme pour un médium ou un boomer.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

GUY HF G120 à restaurer 16 Fév 2020 13:42 #13

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6686
  • Remerciements reçus 189
  • Points : 119672
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Sur un autre HP plus gros, grave ou med, tu mets une fréquence basse pour voir une vibration non audible... Ici sur un tweet tu ne verra pas la vibration car il n'y a quasiment pas de débattement. Donc il faut une fréquence plus haute pour qu'elle soit audible, et "visualiser" à l'oreille, on n'a pas le choix.
Si tu le fais, attention de mettre un très faible volume, ou niveau, car le tweeter a un fil très fin, et sans filtrage et peu crammer rapidement !!
L'administrateur a désactivé l'accès en écriture pour le public.

GUY HF G120 à restaurer 16 Fév 2020 14:42 #14

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3381
  • Remerciements reçus 59
  • Points : 25795
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Ok; mais avec une fréquence l'oreille n'a rien à faire , la bobine se centre automatiquement dans le champ magnétique et on colle pendant l'excitation . Je faisais avec un CD test ; je peux envoyer jusqu'à du 20 KHz.


Mais reste la mise en place: pour envoyer du 20 000 il faut que les petits fils soient raccordés au bornier mais la membrane restant hors de la monture .
on pose dans l'entrefer la membrane avec son joint arrière collé, on envoie la fréquence, on colle le joint sur le fer et on ferme avec la monture.
4 mains nécessaires .
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 16 Fév 2020 14:56 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

GUY HF G120 à restaurer 16 Fév 2020 16:11 #15

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6686
  • Remerciements reçus 189
  • Points : 119672
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
A 20k tu n'entendras rien, donc tu ne seras pas s'il bouge ou pas , ni s'il est calé.
Ce que je te dis c'est qu'il n'y a vraiment quasiment pas de mouvement, donc AUCUN semi-autocentrage...
Donc non.
Un tweeter ne se fait pas comme un boomer ;)
Dernière édition: 25 Fév 2020 03:59 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

GUY HF G120 à restaurer 16 Fév 2020 18:31 #16

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3381
  • Remerciements reçus 59
  • Points : 25795
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Ok; Cette fois c'est clair. Du 15 000 Hz ne centrerait pas la bobine faute de mouvement suffisamment prononcé. Merci de tes conseils .
Je vais tenter de faire ça correctement avec l'aide du propriétaire (Ou vice versa).
Et peut-être que le centrage par la monture suffit (il me parait assez approximatif , mais ...)

J'ai eu fait sur des tweeters Klipsch mais là c'était du mécano ; la membrane se centre automatiquement sur la monture aimant/pavillon.
Du billard (et je suis nul au billard)
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.
