SUJET : Compliance et Masse Effective

Compliance et Masse Effective 11 Avr 2026 11:20 #1

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat
Pour vérifier la compatibilité d'une cellule avec un bras, nous utilisons généralement l'un des nombreux outils en ligne permettant de calculer la fréquence de résonance : on y injecte la masse effective du bras, la masse de la cellule et des fixations, la compliance horizontale de la cellule puis, l'outil calcule la fréquence de résonance... Et si le résultat est compris entre 7 et 12 Hz : feu vert, avec la bénédiction de VE, Ortofon et consorts...

Or depuis longtemps j'émets des réserves sur cette méthode (y compris sur ce forum), notamment sur la limite basse de 7 Hz qui par expérience me paraît pouvoir être allègrement dépassée.

En effet, si l'on s'accorde sur le fait que monter une DL103 sur un bras léger genre TP16-III ou SME 3009-S3 sans précaution particulière conduit à un cruel déficit de basses, en revanche (et pour l'avoir essayé par curiosité) une OM30 sur un bras Clément L6 (chargé d'un contre-poids additionnel, donc encore plus lourd...) sonne magnifiquement !

Pourquoi ???

Un élément de réponse pourrait être que tous ces outils en ligne utilisent la même formule : F = 1000 / 2π √ (M x C).

C'est une formule qui remonte à une publication de Fairchild ensuite adoptée par l'AES dans les années 50, à l'époque ou les cellules étaient mono. Pour preuve, on ne parle que de la compliance horizontale ! Avec l'apparition de la stéréo les choses ont changé, notamment la prise en compte de la compliance verticale et le mode d'amortissement du cantilever dont le modèle mathématique plus complexe s'éloigne de cette vieille formule...

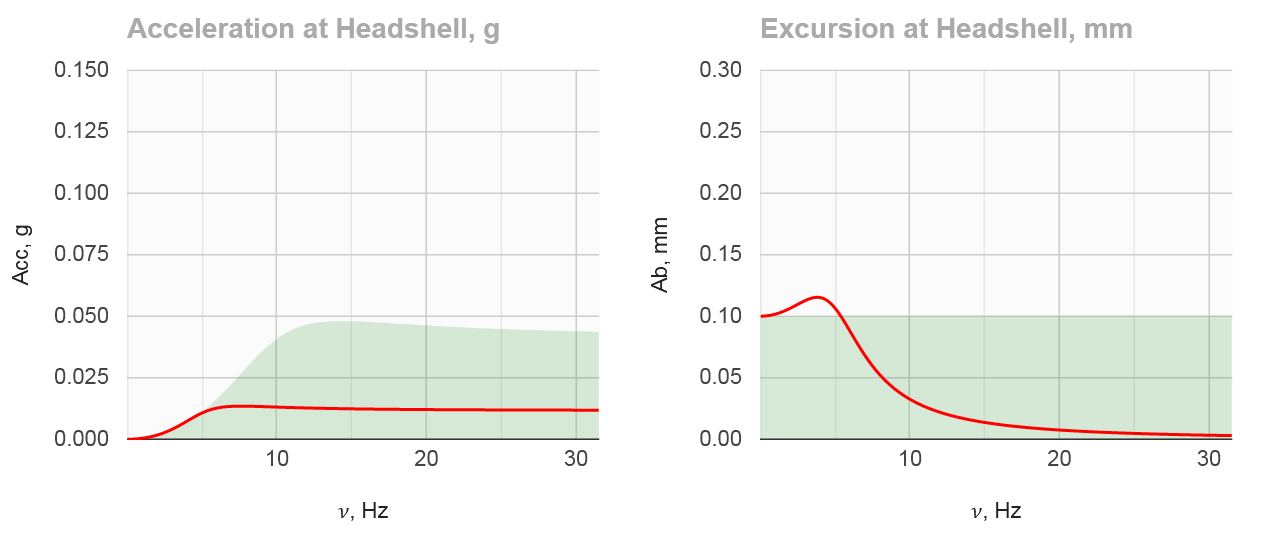

Si j'ouvre ce sujet, c'est qu'un nouveau calculateur est disponible en ligne à l'initiative de Korf-Audio (fabricant de PC en céramique HDG). Ce calculateur (basé sur un algorithme non publié mais apparemment plus réaliste) ne se contente pas de donner une fréquence de résonance mais, affiche les 2 courbes d'accélération et d'excursion entre 0 et 30 Hz.

L'expérience dira si l'outil est fiable, en attendant les résultats qu'il renvoie sont très intéressants !

AA :cool:


L'administrateur a désactivé l'accès en écriture pour le public.

Compliance et Masse Effective 11 Avr 2026 14:59 #2

  • tourne disque
  • Portrait de tourne disque
  • Hors Ligne
  • Membre actif
  • Messages : 161
  • Remerciements reçus 6
  • Points : 188
  • Karma: 2
Merci pour toutes ces informations!
Écoute et vision s'accordent bien!
