SUJET : 2eme bras TD 124

2eme bras TD 124 10 Mai 2024 18:32 #1

  • ThierryT
  • Portrait de ThierryT
  • Hors Ligne
  • Membre actif
  • Messages : 145
  • Remerciements reçus 2
  • Points : 167
  • Karma: 0

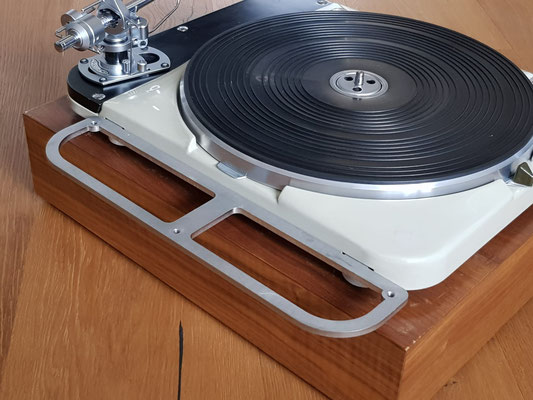

Je viens de découvrir ...



C'est Riverside, au prix Riverside.
Simple à mettre en œuvre mais un socle spécifique c'est aussi très bien ...
L'administrateur a désactivé l'accès en écriture pour le public.

2eme bras TD 124 12 Mai 2024 00:37 #2

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6529
  • Remerciements reçus 183
  • Points : 78264
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Une belle idée ! Sans doute pas très rigide/fixe....

Si quelqu'un joue de la CNC, j'enveux bien ;)
L'administrateur a désactivé l'accès en écriture pour le public.

2eme bras TD 124 12 Mai 2024 13:12 #3

  • Analog Addict
  • Portrait de Analog Addict
  • en ligne
  • Double A
  • Messages : 2129
  • Remerciements reçus 122
  • Points : 2267
  • Karma: 2
  • Médaille en chocolat
Je connaissais ! :cool:

Outre le prix stratosphérique, grossière erreur de conception : l’armboard est positionnée trop à gauche de plusieurs mm (platine vue de l’avant), sans doute par souci esthétique d’alignement avec le côté gauche de la platine...
Résultat : les armboards d’origine doivent être re-percées pour décaler le pivot ! ;:)
Les seules utilisables sans modification sont celles à trou oblong et embase coulissante (SME, etc…) permettant de rattraper l’overhang.

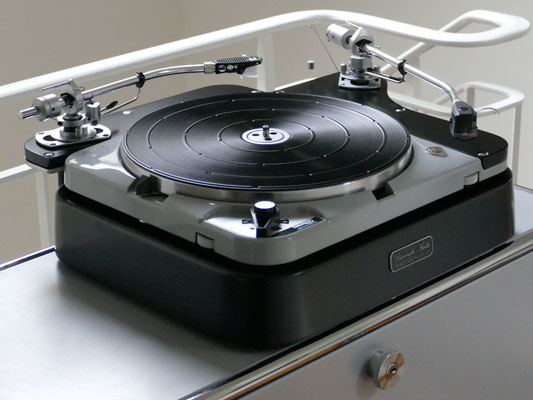

L’idée est pourtant astucieuse et ça m’aurait bien intéressé pour ne plus avoir à permuter mes 2 armboards.
Mais hors de question de les charcuter ! :ban:



Le bleu écrit:
Si quelqu'un joue de la CNC, j'en veux bien ;)
Moi aussi ! :mrgreen:
Il suffit de décaler de la distance adéquate les 2 pattes qui viennent se fixer aux tiges filetées des molettes de mise à niveau…Sinon le reste est bon.
L'administrateur a désactivé l'accès en écriture pour le public.

2eme bras TD 124 12 Mai 2024 19:05 #4

  • ThierryT
  • Portrait de ThierryT
  • Hors Ligne
  • Membre actif
  • Messages : 145
  • Remerciements reçus 2
  • Points : 167
  • Karma: 0
Bon, je vais voir pour faire réaliser un premier exemplaire après ajustement du positionnement des pattes.



Je vous dirai.
Dernière édition: 12 Mai 2024 19:12 par ThierryT.
L'administrateur a désactivé l'accès en écriture pour le public.

2eme bras TD 124 12 Mai 2024 19:16 #5

  • Analog Addict
  • Portrait de Analog Addict
  • en ligne
  • Double A
  • Messages : 2129
  • Remerciements reçus 122
  • Points : 2267
  • Karma: 2
  • Médaille en chocolat
°o) Il a craqué !!! :banana2:

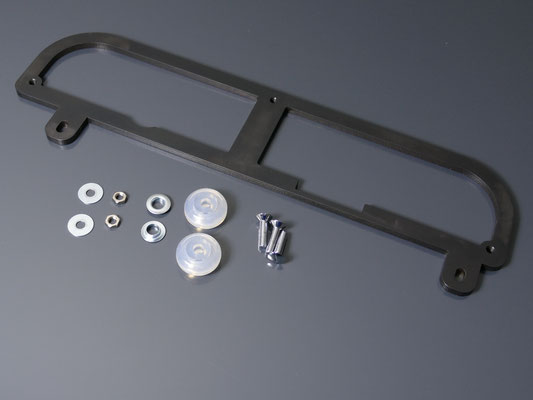

D'après ce que je vois sur la photo, Riverside fournit de nouvelles molettes de mise à niveau ?

Je me demande si en la retournant tout bêtement on serait pas plus ou moins dans les clous pour l'overhang... Il faudrait calculer !
Ils t'ont fourni une template pour le nouveau perçage ?
Dernière édition: 12 Mai 2024 19:29 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

2eme bras TD 124 12 Mai 2024 20:21 #6

  • ThierryT
  • Portrait de ThierryT
  • Hors Ligne
  • Membre actif
  • Messages : 145
  • Remerciements reçus 2
  • Points : 167
  • Karma: 0
Meu non, j'ai pas craqué, c'est une photo de leur site.

Par contre, je compte bien en faire réaliser un exemplaire "martyre".
L'administrateur a désactivé l'accès en écriture pour le public.

2eme bras TD 124 12 Mai 2024 21:06 #7

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6529
  • Remerciements reçus 183
  • Points : 78264
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Bienvu :ok:

Quel procédé de fabrication? usinage complet? ou planche pleine puis découpe DIY?

Hâte de vois cela ;)
L'administrateur a désactivé l'accès en écriture pour le public.

2eme bras TD 124 12 Mai 2024 21:19 #8

  • Analog Addict
  • Portrait de Analog Addict
  • en ligne
  • Double A
  • Messages : 2129
  • Remerciements reçus 122
  • Points : 2267
  • Karma: 2
  • Médaille en chocolat
ThierryT écrit:
Meu non, j'ai pas craqué, c'est une photo de leur site.
Par contre, je compte bien en faire réaliser un exemplaire "martyre".

Encore mieux ! :banana: :banana: :banana:
L'administrateur a désactivé l'accès en écriture pour le public.

2eme bras TD 124 12 Mai 2024 21:21 #9

  • ThierryT
  • Portrait de ThierryT
  • Hors Ligne
  • Membre actif
  • Messages : 145
  • Remerciements reçus 2
  • Points : 167
  • Karma: 0
Découpe jet d'eau.
L'administrateur a désactivé l'accès en écriture pour le public.
