SUJET : Barthe Rotofluide

Barthe Rotofluide 02 Fév 2020 23:47 #1

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6808
  • Remerciements reçus 192
  • Points : 128009
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

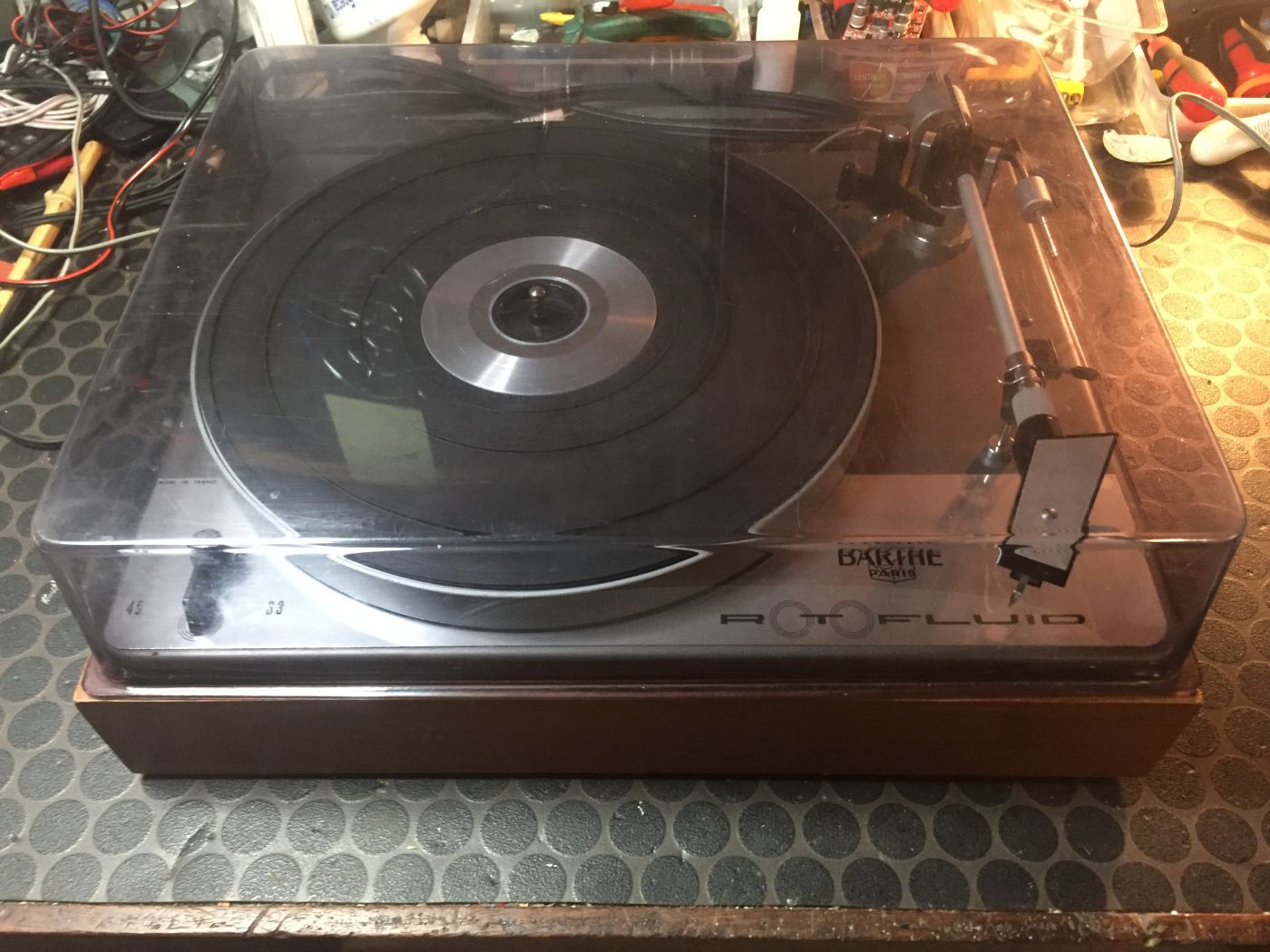

De passage at home, j'en ai profité pour faire des photo, et bricoler un peu dessus (courroie, fourchette, cellule, RCA...)

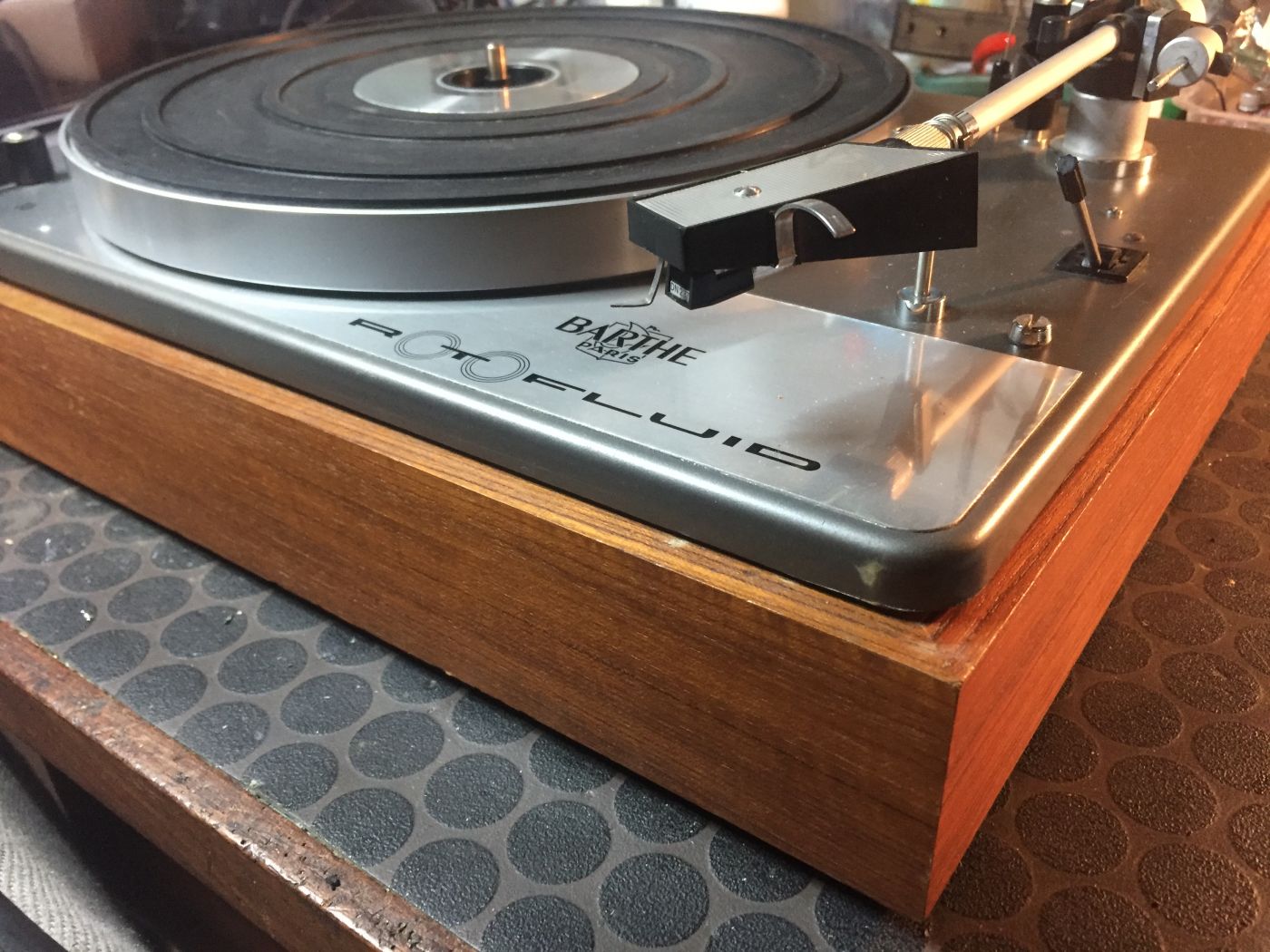

Platine française, du made in france U°)

Platine suspendu sur ressort, et très- très suspendu, c'est une danseuse, qui rebondie dès qu'on y touche, donc ne surtout pas y toucher quand on écoute un disque, sinon le saut de piste est garantie !! :mrgreen:

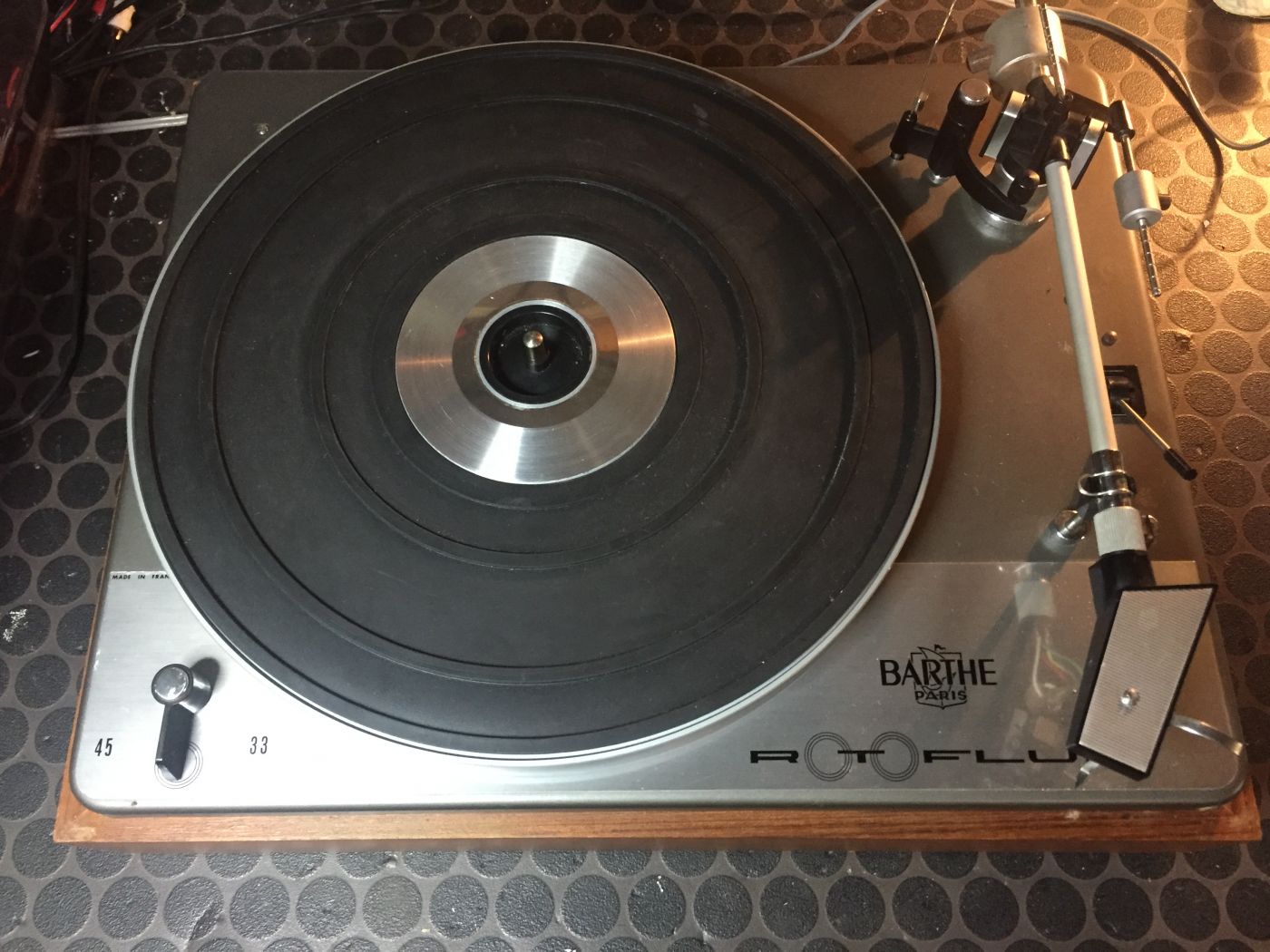

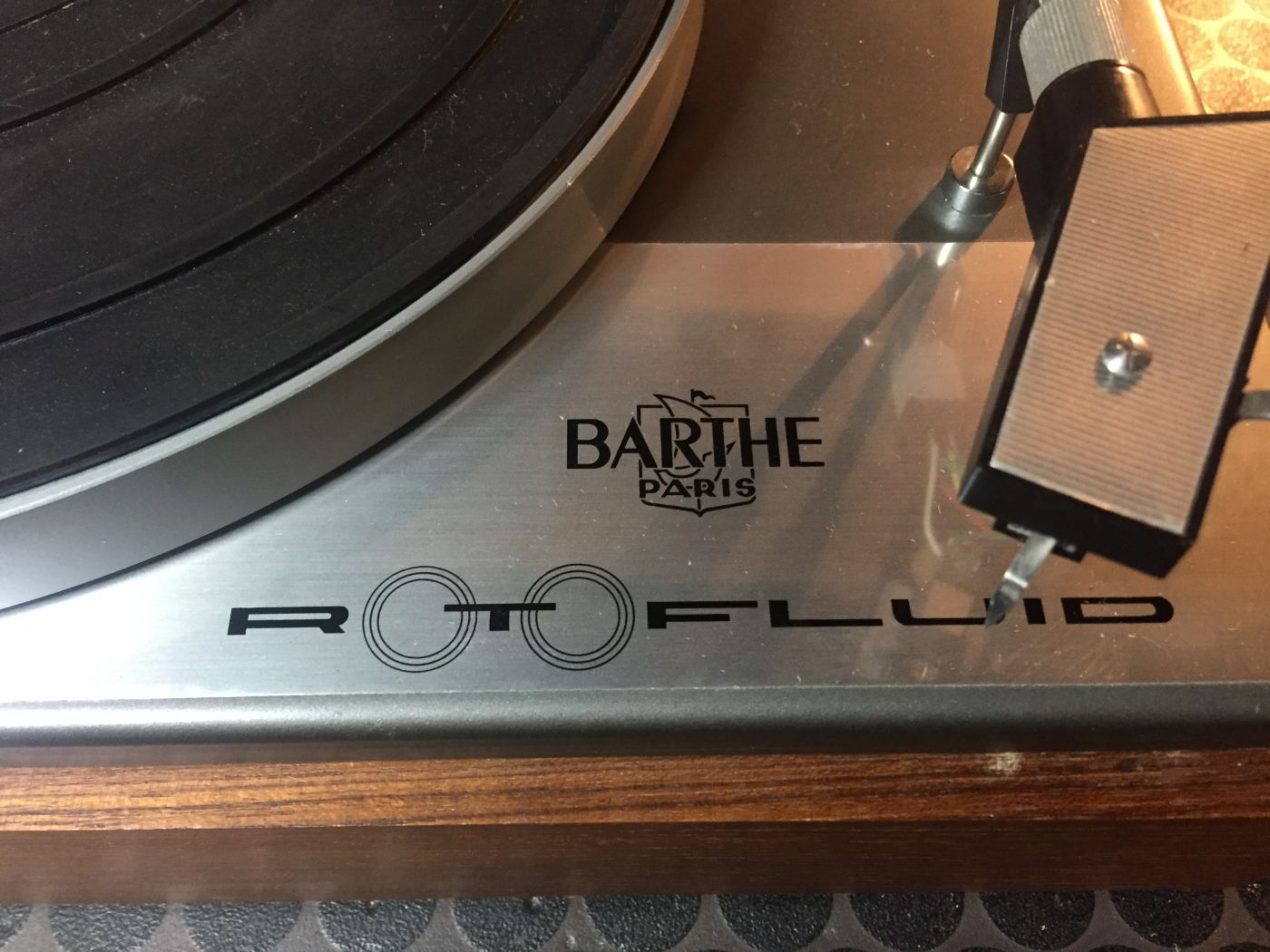

Celle-ci est assez belle, non restaurée, beau capot en forme de yaourtière, belle plaque chromé sur l'avant avec les commandes.

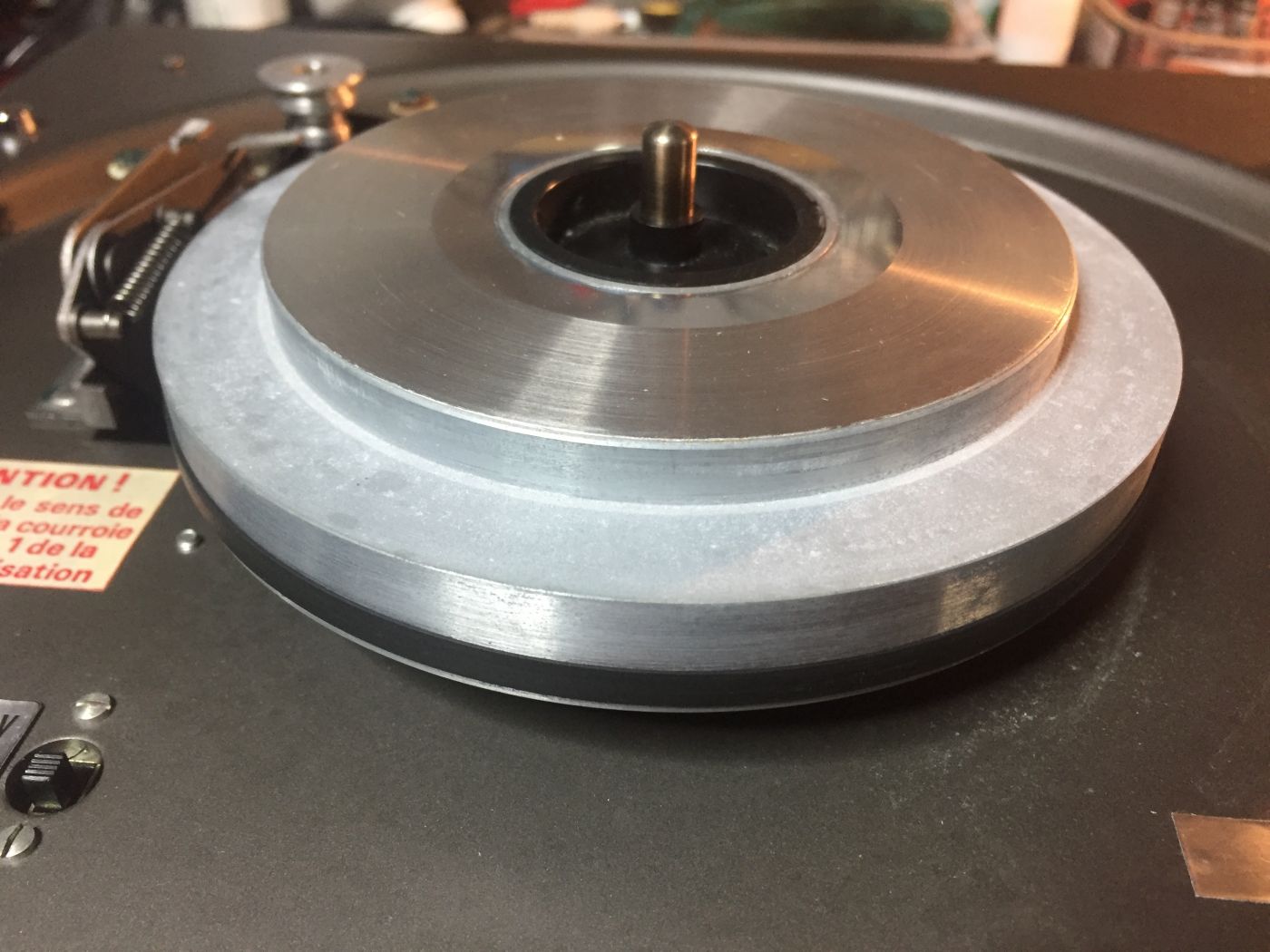

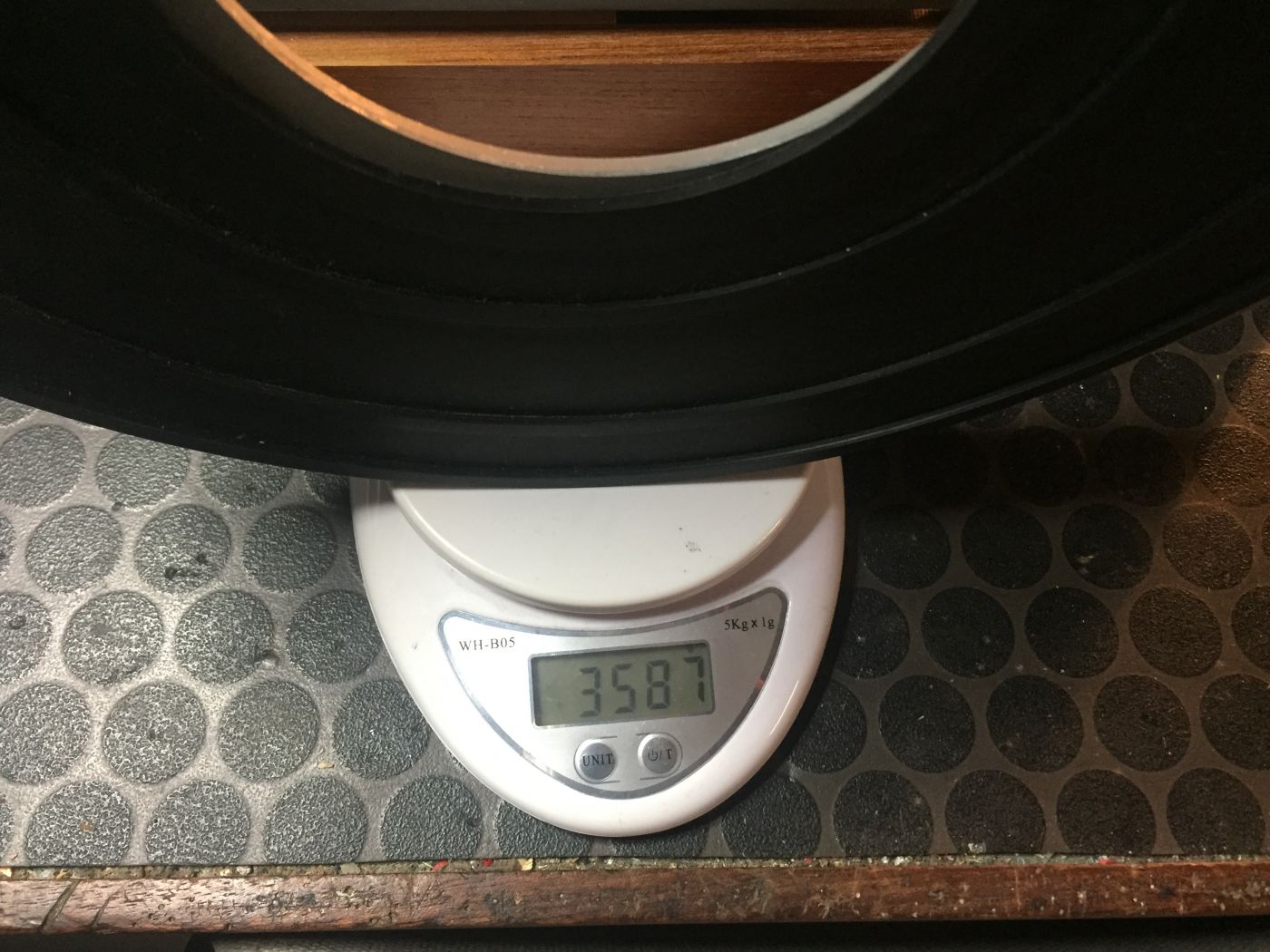

Plateau lourd, et même très lourd pour une suspendue, j'ai été surpris du poids, 3.6kg (sans peser le double plateau, le petit).

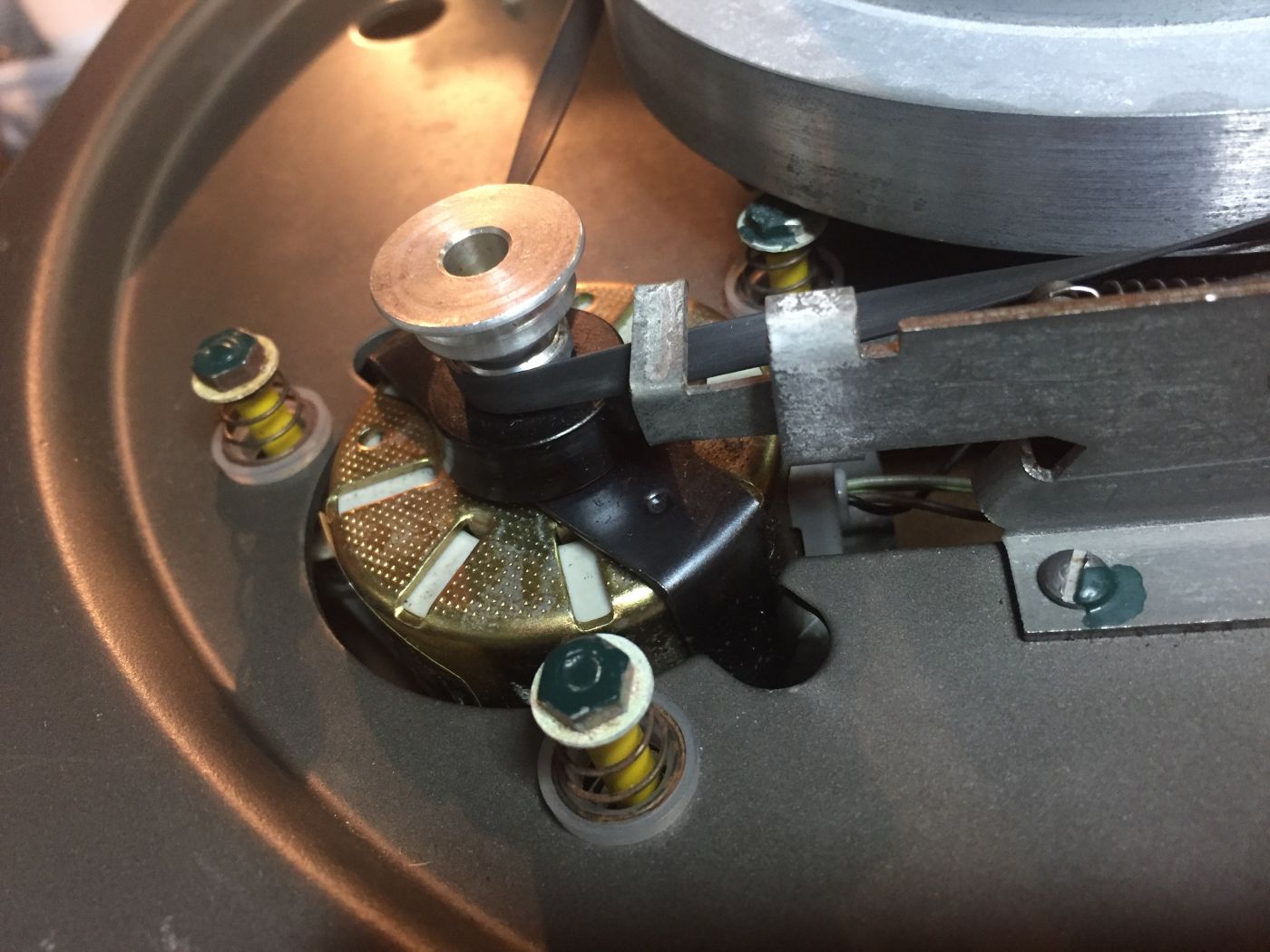

Le moteur n'est minuscule non plu, c'est une moteur 110/220v classique, la vitesse de rotation est basée sur le 50htz.

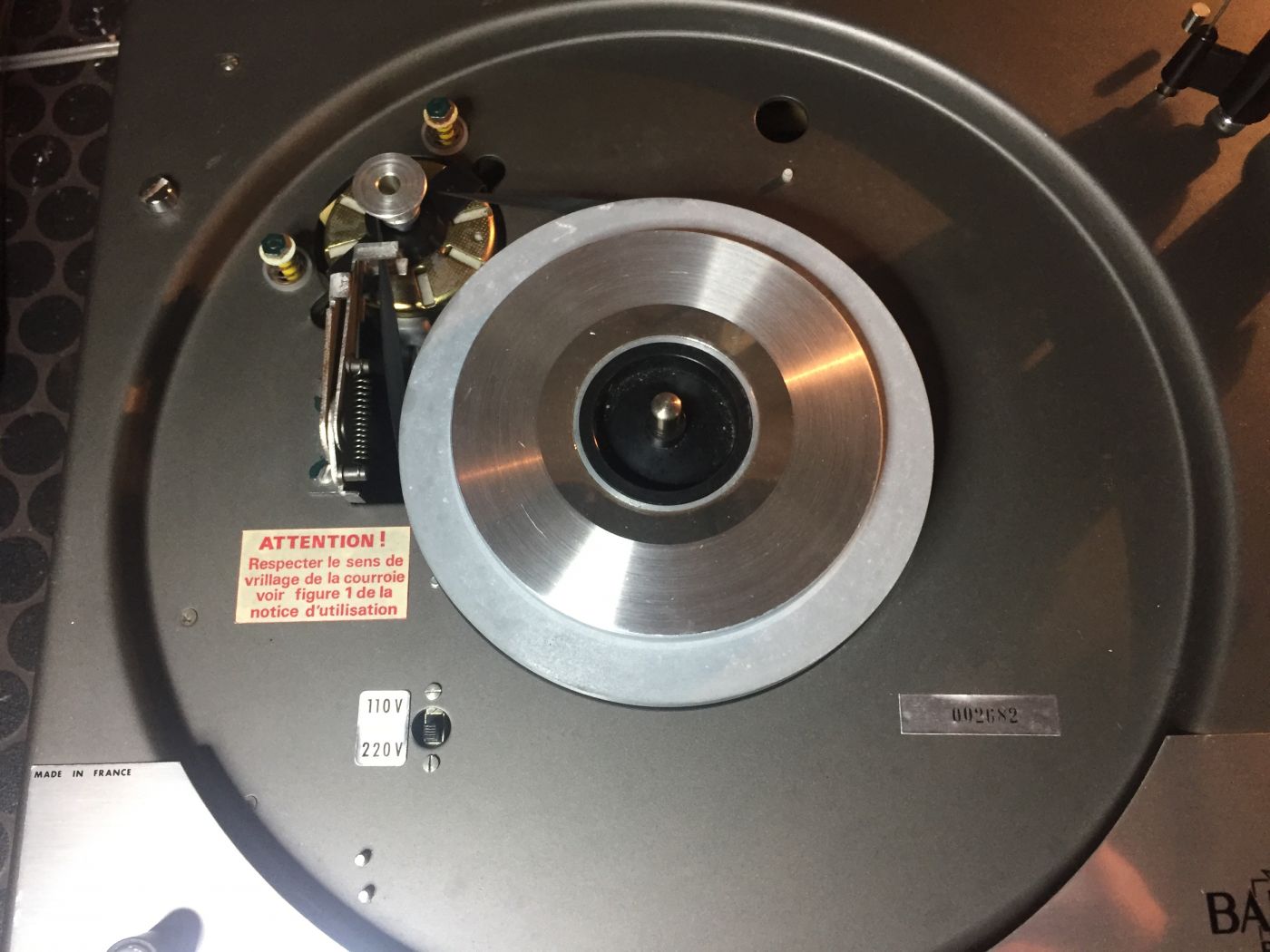

La courroie doit être vrillée, c'est noté, donc on fait... cette courroie est assez épaisse et haute, j'ai passé pas mal de temps à lui trouver une remplacente qui marchait bien pour le changement de vitesse.

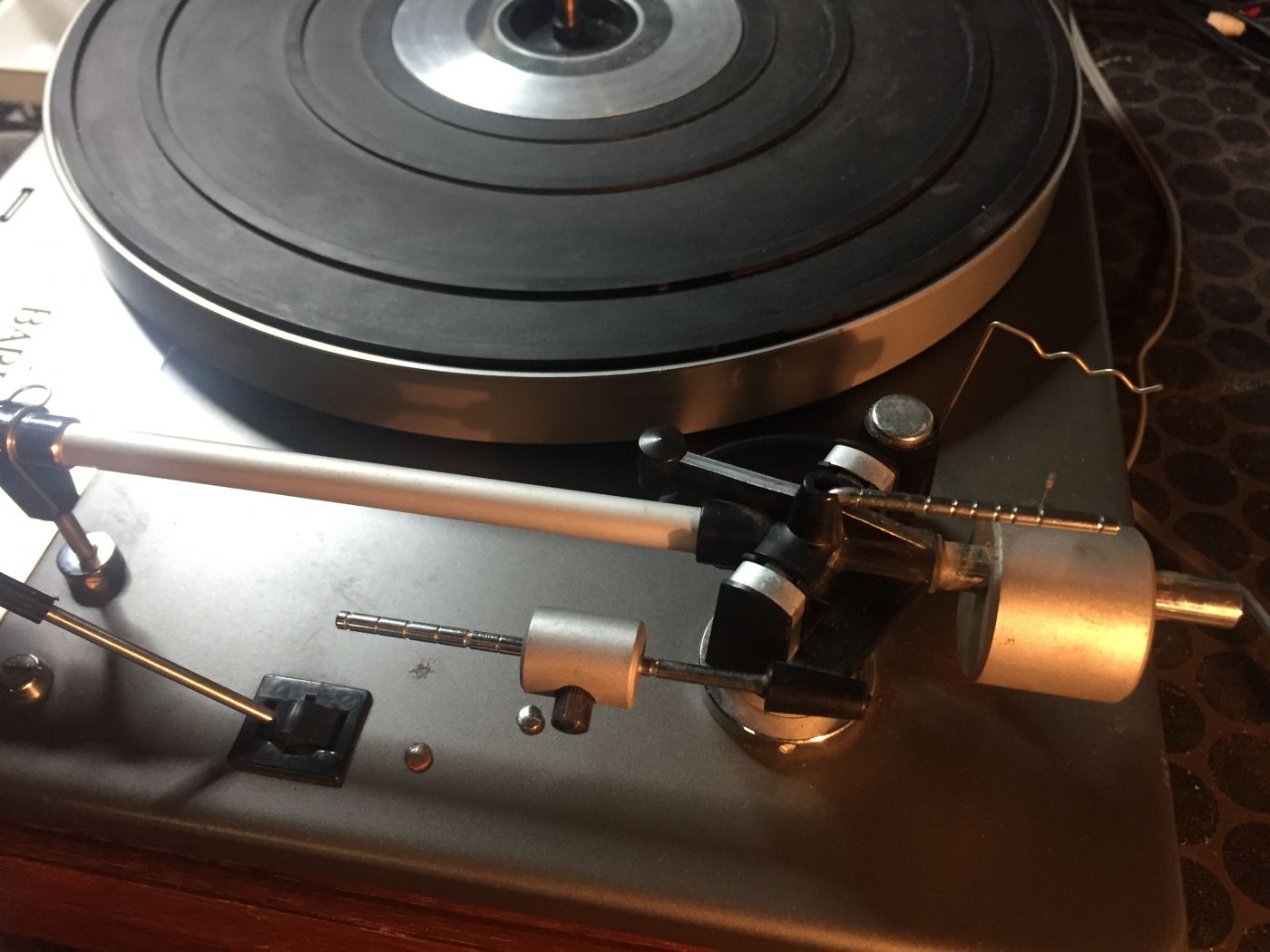

Le bras est un bi-pivot, comme les bras de L75 par exemple.
le réglage de bras ce fait aisément, on règle l'équilibre à zéro, puis on avance le petit contrepoids de droite pour "faire" la force d'appui.
Un bémol sur le porte cellule, en plastique, un peu souple, et une fixation non standard.

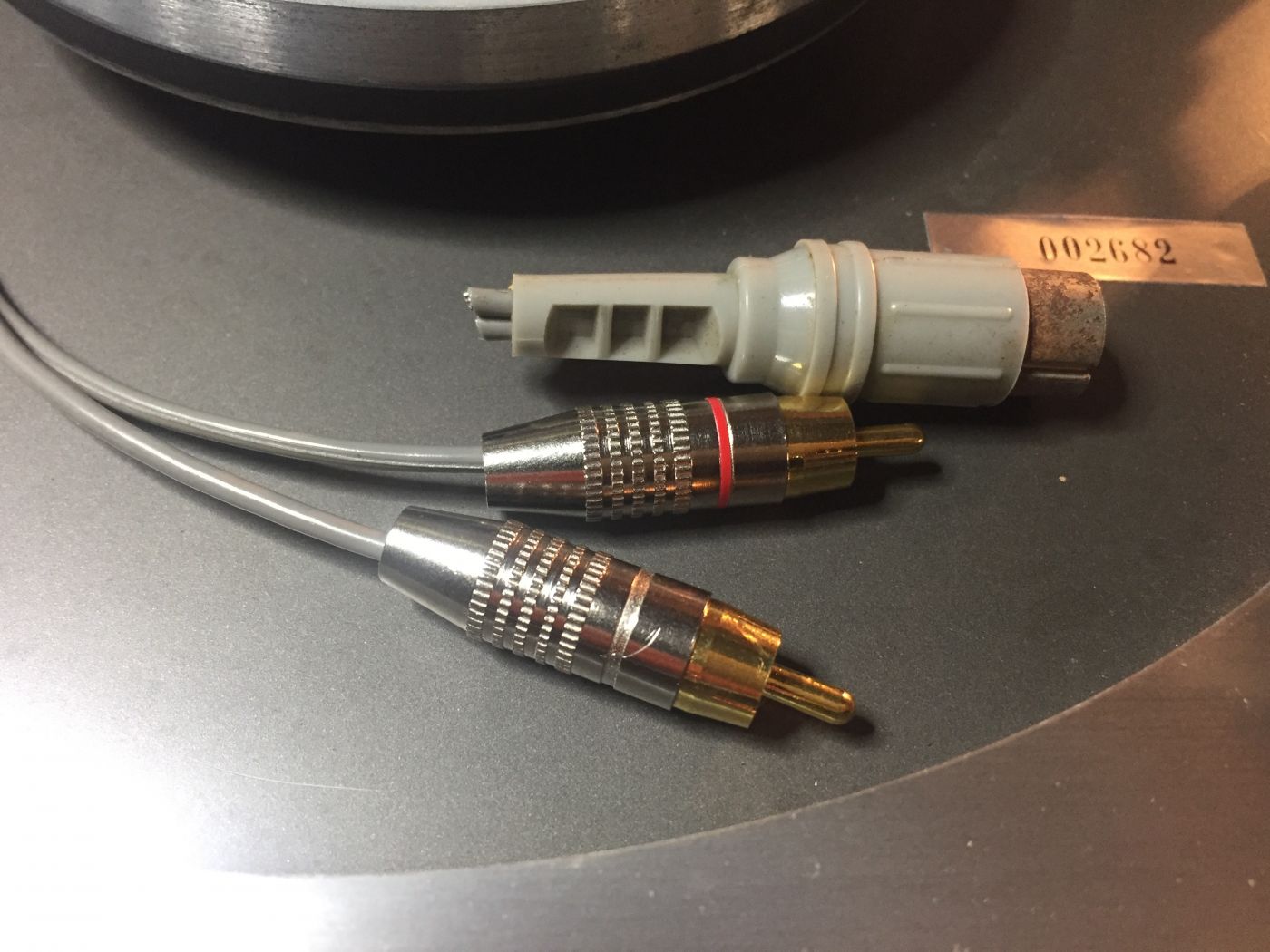

Câblage DIN, donc j'ai coupé pour y souder des RCA.

Mon avis, une très bonne platine à courroie, avec rapport qualité-prix intéressant. Par contre faut la trouver complète en en bonne état, car les pièces sont rares.



















Dernière édition: 02 Fév 2020 23:53 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Barthe Rotofluide 02 Fév 2020 23:56 #2

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6808
  • Remerciements reçus 192
  • Points : 128009
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
le MADE IN FRANCE, discret ...

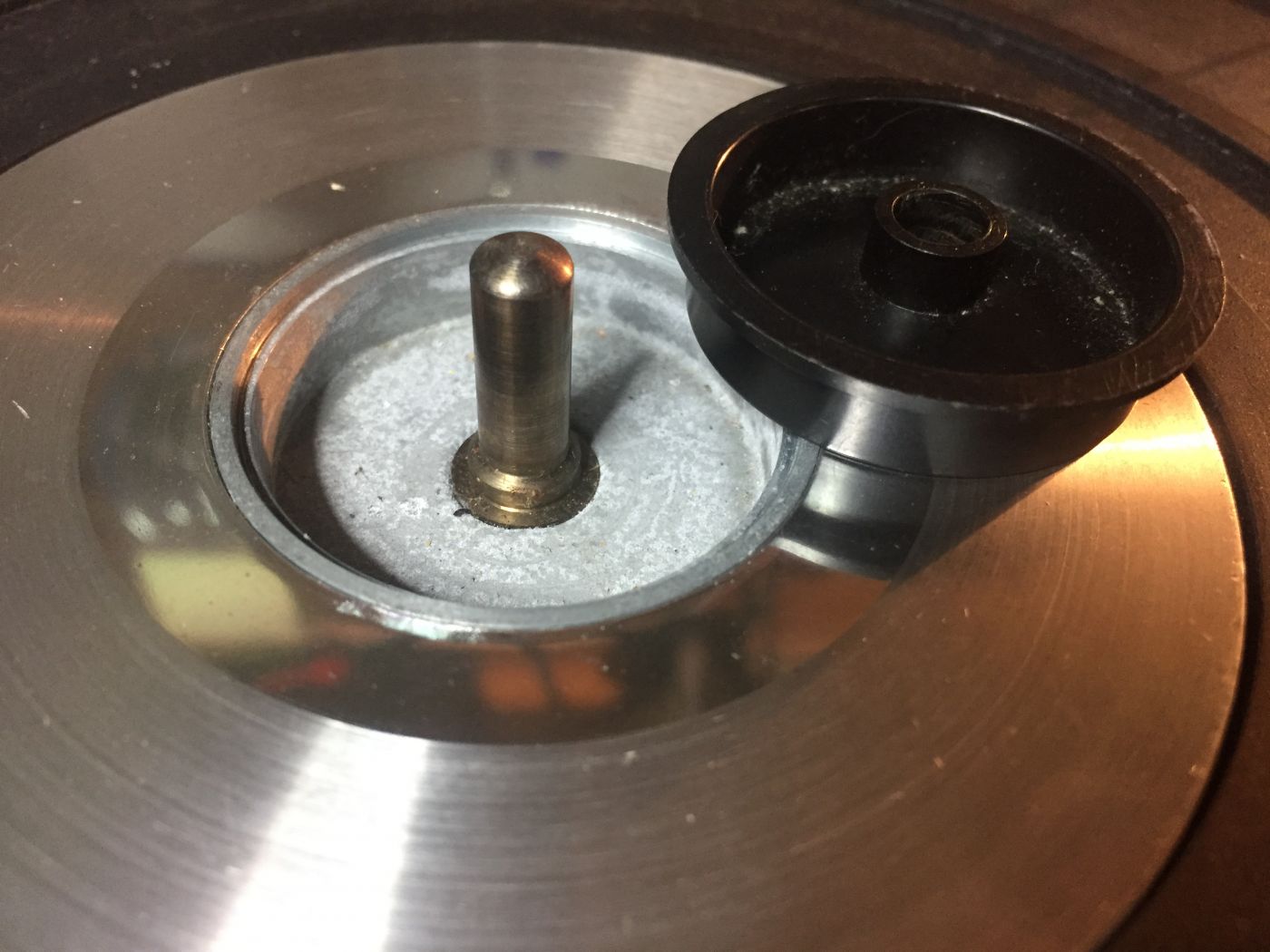

détail sur le centreur de 45tr, qui rentre dans le trou du plateau, et qui une fois retourné permet de centrer un 45tr. Idée piquée à Thorens ou le contraire? j'ai un doute sur le contraire...






L'administrateur a désactivé l'accès en écriture pour le public.

Barthe Rotofluide 02 Fév 2020 23:59 #3

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6808
  • Remerciements reçus 192
  • Points : 128009
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Le manuel



Ce fichier est masqué pour les invités.
Veuillez vous connecter ou vous enregistrer pour le consulter.

Rendering Error in layout BBCode/Image: Property "url" is not defined in /home/tourjjdr/public_html/idler-drive.com/components/com_kunena/template/system/layouts/bbcode/image/unauthorised.php on line 14
Layout was rendered in /home/tourjjdr/public_html/idler-drive.com/components/com_kunena/template/blue_eagle/html/topic/default_message.php on line 54
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: coolsound

Barthe Rotofluide 21 Juil 2020 23:55 #4

  • tourne disque
  • Portrait de tourne disque
  • Hors Ligne
  • Membre actif
  • Messages : 125
  • Remerciements reçus 1
  • Points : 141
  • Karma: 2
Superbe table de lecture, très chère à l'époque mais grande qualité de fabrication à la Française.
Le bras est articulé avec des couteaux mais il n'est pas simple de trouver la bonne courroie de remplacement...
Écoute et vision s'accordent bien!
L'administrateur a désactivé l'accès en écriture pour le public.

Barthe Rotofluide 22 Juil 2020 00:19 #5

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6808
  • Remerciements reçus 192
  • Points : 128009
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello Serge, content de te relire ;)


Oui, la courroie, grrrrrrr, pas facile !!
L'administrateur a désactivé l'accès en écriture pour le public.

Barthe Rotofluide 22 Juil 2020 00:23 #6

  • tourne disque
  • Portrait de tourne disque
  • Hors Ligne
  • Membre actif
  • Messages : 125
  • Remerciements reçus 1
  • Points : 141
  • Karma: 2
Moi aussi content de te relire.

Je n'ai jamais pu retrouver une courroie qui allait parfaitement avec cette platine mais comme l'utilisation du 33trm primait, cela n'avait pas trop d'importance.
Écoute et vision s'accordent bien!
Dernière édition: 22 Juil 2020 00:30 par tourne disque.
L'administrateur a désactivé l'accès en écriture pour le public.

Barthe Rotofluide 22 Juil 2020 09:44 #7

  • diafan
  • Portrait de diafan
  • Hors Ligne
  • Membre actif
  • Messages : 102
  • Remerciements reçus 8
  • Points : 113
  • Karma: 0
Bonjour, Serge !

La Rotofluid que je t'ai rachetée tourne toujours très bien depuis toutes ces années. Une bien belle mécanique.

Patrice
L'administrateur a désactivé l'accès en écriture pour le public.

Barthe Rotofluide 22 Juil 2020 12:54 #8

  • tourne disque
  • Portrait de tourne disque
  • Hors Ligne
  • Membre actif
  • Messages : 125
  • Remerciements reçus 1
  • Points : 141
  • Karma: 2
Bonjour collègue,

Je ne suis pas étonné, c'était construit pour durer.
Elle reste une très belle mémoire de ce que l'on savait faire en France et quel plaisir à utiliser! :ok:
Écoute et vision s'accordent bien!
L'administrateur a désactivé l'accès en écriture pour le public.

Barthe Rotofluide 23 Juil 2020 16:12 #9

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1009
  • Remerciements reçus 47
  • Points : 1102
  • Karma: 1
  • Médaille en chocolat
Belle fabrication, ca respire la qualité

Très bel état, annees 70 je présume.
L'administrateur a désactivé l'accès en écriture pour le public.

Barthe Rotofluide 04 Nov 2025 20:47 #10

  • luc
  • Portrait de luc
  • Hors Ligne
  • Membre actif
  • Messages : 55
  • Remerciements reçus 1
  • Points : 68
  • Karma: 0
Salut à tous , mais surtout à Ben ! , :mrgreen:
Je viens de récupérer une Barthe , pour une poignée de moules ( comprenne qui peux )
Rotofluid 3 , semble t'il ?? , dommage qu'il n'y est pas plus de post sur ce modèle FRANCAIS , crotte alors ....sur celle ci, il y a un interrupteur marche / arrêt
H.S sur la façade , plateau principal , casse du levier, le reste à l'air correct, propre, il me semble qu'il y a eu plusieurs modèles du genre interrupteur Manuel / Automatique, à l'époque !! , désolé les vieux, en 75 j'avais 10 ans -(8)- . Suis pas électricien , crotte, fais caguer, je compte sur vos immenses compétences [slurp]
scientifiques pour m'aider à rénover, entretenir, sauver cette vieillerie bleu blanc rouge !! ......
L'administrateur a désactivé l'accès en écriture pour le public.

Barthe Rotofluide 05 Nov 2025 12:06 #11

  • philihifi
  • Portrait de philihifi
  • Hors Ligne
  • Passionné
  • Messages : 404
  • Remerciements reçus 16
  • Points : 421
  • Karma: 0
Salut

J'ai un lien pour le manuel d'utilisation:

retronik.silicium.org/DOCUMENTS/Audiovid...-3-Owners-Manual.pdf
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: luc

Barthe Rotofluide 05 Nov 2025 12:06 #12

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6808
  • Remerciements reçus 192
  • Points : 128009
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Bonjour Luc,

Content que tu en ais trouvé une, elles sont beaucoup moins courant que les Thorens et autres grandes marques.

Fais nous des photo générales, et qqs gros plan sur les "problèmes"

LB
L'administrateur a désactivé l'accès en écriture pour le public.

Barthe Rotofluide 07 Nov 2025 14:10 #13

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 730
  • Remerciements reçus 5
  • Points : 787
  • Karma: 6
Barthe j'en ai eu j'ai plus, on peut pas tout garder et comme je suis pas un fan de la courroie.
Sinon ...SACRILEGE !!!!!! :evil:

Ne jamais virer une prise DIN 5 broches sur une platines vinyle !!!



Dernière édition: 07 Nov 2025 14:11 par Ramutch.
L'administrateur a désactivé l'accès en écriture pour le public.

Barthe Rotofluide 07 Nov 2025 17:38 #14

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6808
  • Remerciements reçus 192
  • Points : 128009
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
oui quand on a plein d'appareil en din.... mais je n'en ai pas, donc..... *;:>;
(et en plus oxydé, mauvais état)

Désolé,
LB
L'administrateur a désactivé l'accès en écriture pour le public.

Barthe Rotofluide 09 Nov 2025 15:35 #15

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 730
  • Remerciements reçus 5
  • Points : 787
  • Karma: 6
Je te taquine Ben !!! :mrgreen:

Par contre j'admets ne jamais supprimer les fiches DIN qui sont indispensable pour le raccordement sur pas mal d'amplis vintage, comme Philips par exemple une platine avec des fiches ne se branchera pas sur un appareil en DIN !!! ?-|

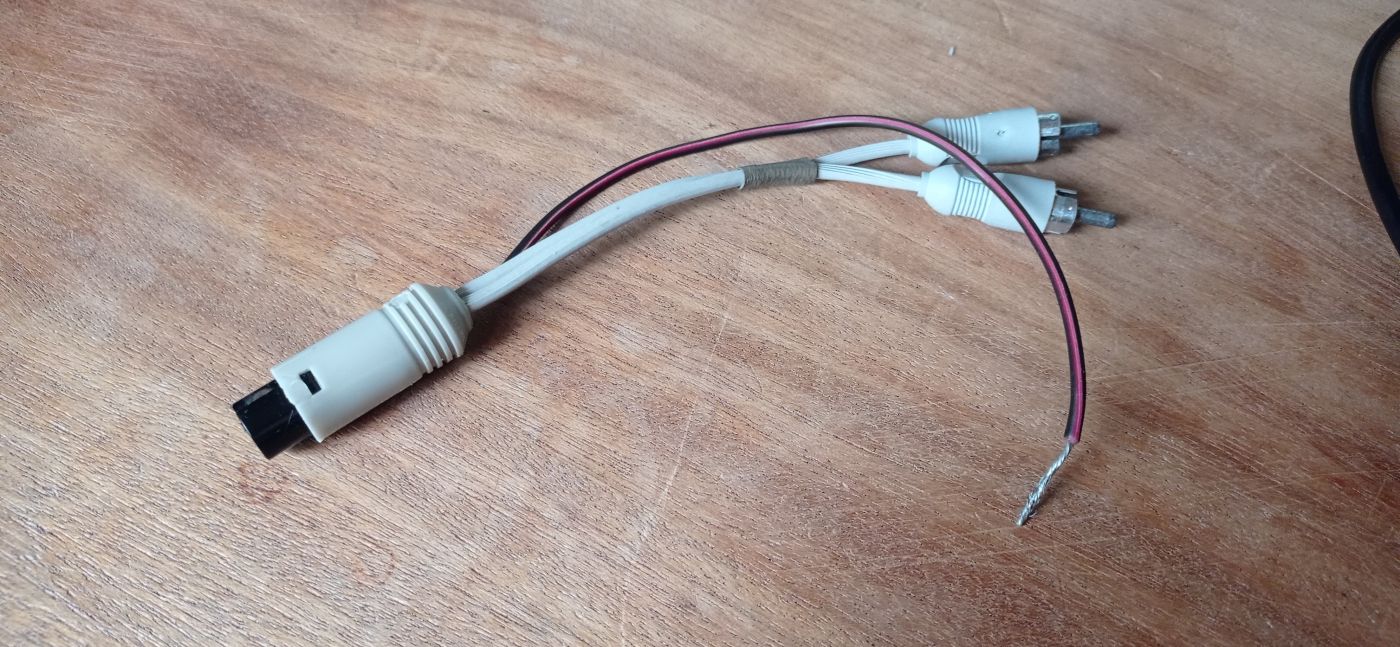

J('utilise un adaptateur, ou tu as raison c'est que les fiches DIN sont toujours oxydées :ok:


L'administrateur a désactivé l'accès en écriture pour le public.

Barthe Rotofluide 09 Nov 2025 20:21 #16

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6808
  • Remerciements reçus 192
  • Points : 128009
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
tout pareil, mais l'inverse s§s,

Pour les vieux ampli philips, DUAL ou autre, j'ai le même adaptateur, mais l'inverse, RCA femelles et Din mâle ;)

J'ai tout fait à l'envers.... :-)))



:music:
Dernière édition: 09 Nov 2025 20:22 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Barthe Rotofluide 10 Nov 2025 06:11 #17

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 730
  • Remerciements reçus 5
  • Points : 787
  • Karma: 6
Le bleu écrit:
tout pareil, mais l'inverse s§s,

Pour les vieux ampli philips, DUAL ou autre, j'ai le même adaptateur, mais l'inverse, RCA femelles et Din mâle ;)

J'ai tout fait à l'envers.... :-)))



:music:

Ah chouette, tu nous feras une petite photo de cet adaptateur, je ne pense pas en avoir vu :ok:
L'administrateur a désactivé l'accès en écriture pour le public.

Barthe Rotofluide 11 Nov 2025 18:20 #18

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2189
  • Remerciements reçus 122
  • Points : 2330
  • Karma: 2
  • Médaille en chocolat
Ramutch écrit:
.SACRILEGE !!!!!! :evil:
Ne jamais virer une prise DIN 5 broches sur une platines vinyle !!!
100% d'accord avec Ramutch ! :evil: :evil: :evil:

Utiliser un adaptateur DIN femelle ==> RCA mâle.

Pourquoi ? Bien qu'elle ait été boudée par les constructeurs Nippo-Américains, la connectique DIN est en fait très bien pensée ! La remplacer par du RCA sur une platine vinyle expose à des risques de "ronflette" selon comment a été gérée la connexion du petit fil noir de masse avec cosse en "U" (si tant est que ce fil noir ait été prévu...). Il ne vous aura pas échappé que ce fil noir n'existe pas sur une prise DIN et pourtant ça ne ronfle jamais sur un ampli à entrées DIN !

Sur l'oxydation : beaucoup d'anciennes DIN (mais aussi RCA) étaient plaquées argent. Or l'oxyde d'argent (reconnaissable à sa couleur noire) est un excellent conducteur, meilleur que l'or (dixit le regretté Bernard Salabert de Phy HP) ! Si la fiche est en bon état mécanique, un simple nettoyage au coton tige + spray contact et c'est reparti pour 50 ans !

;)
L'administrateur a désactivé l'accès en écriture pour le public.
