SUJET : Sifflement lors du fonctionnement de ma td-135

Sifflement lors du fonctionnement de ma td-135 02 Fév 2026 09:22 #55

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat
pagir écrit:
Bon,
- j'ai inversé RCA rouge et blanche sur le MM002,
- RCA rouge débranchée,
- fil de masse relié au MM002.
Résultat: sifflement et ronflement.

On est bien d'accord que tu as croisé les RCA rouge et blanche provenant de la platine sur l'entrée du MM002. Donc actuellement, la RCA blanche est branchée sur l'entrée "rouge" et ça siffle et ronfle sur le HP gauche, n'est ce pas ?

Du coup, dernier essai :
  1. Rebranche la RCA rouge sur l'entrée blanche (on a donc les 2 RCA branchées mais les couleurs sont croisées). J'imagine que ça siffle et ronfle toujours mais sur les 2 HP. Correct ?
  2. Maintenant, débranche la RCA blanche (seule la rouge reste branchée sur l'entrée blanche et fil de masse toujours connecté). Que se passe t'il ???
Merci !

Pour le multimètre on te guidera si besoin, pas de souci ! :ok:
Dernière édition: 02 Fév 2026 09:23 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 02 Fév 2026 09:34 #56

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat
Tant que j'y suis, je vois que ta 135 n'est pas référencée dans la base de l'Idler (tout comme celle d'erik...). Quel est son n° de série ?
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 02 Fév 2026 09:36 #57

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 70
  • Points : 77
  • Karma: 0
J'ai obtenu ces résultats en branchant/débranchant les RCA avant le MM002. Si existe un souci d'entrée ampli, je suppose que celui-ci peut-être sur le MM002 ou le beocenter. Je vais tenter de brancher la 135 sur l'entrée DIN phono du beocenter, voir ce que celà donne (bonjour le nombre de connecteurs). Bonne journée.
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 02 Fév 2026 09:45 #58

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat
Tu as un adaptateur RCA femelle ==> DIN mâle pour faire le test ?

Mais auparavant, essaye ce que j'ai suggéré 3 posts plus haut : RCA rouge uniquement sur l'entrée blanche...

C'est pour disculpabiliser totalement la platine.
Ensuite on règlera les comptes entre le MM002, le Beocenter et le câble de liaison RCA mâle ==> DIN mâle ! :mrgreen:
Dernière édition: 02 Fév 2026 09:56 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 02 Fév 2026 09:54 #59

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 70
  • Points : 77
  • Karma: 0
Je récapitule donc:
-laisse cette RCA "rouge" débranchée et le fil de masse relié au MM002 (car apparemment il est nécessaire). Puis remets la cellule. Toujours pas de ronflement ni sifflement ?? NON, ni l'un ni l'autre.

- j'ai inversé RCA rouge et blanche sur le MM002,
- RCA rouge débranchée,
- fil de masse relié au MM002.
Résultat: sifflement.
- On est bien d'accord que tu as croisé les RCA rouge et blanche provenant de la platine sur l'entrée du MM002. Donc actuellement, la RCA blanche est branchée sur l'entrée "rouge" et ça siffle et ronfle sur le HP gauche, n'est ce pas ? Oui.
- Du coup, dernier essai :Rebranche la RCA rouge sur l'entrée blanche (on a donc les 2 RCA branchées mais les couleurs sont croisées). J'imagine que ça siffle et ronfle toujours mais sur les 2 HP. Correct ? Oui. Maintenant, débranche la RCA blanche (seule la rouge reste branchée sur l'entrée blanche et fil de masse toujours connecté). Que se passe t'il ??? Ronflement et sifflement à droite.
Tu as un adaptateur RCA femelle ==> DIN mâle pour faire le test ? Oui.... :?
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 02 Fév 2026 10:02 #60

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat
pagir écrit:
Tu as un adaptateur RCA femelle ==> DIN mâle pour faire le test ? Oui.... :?

C'était pour anticiper le prochain test (TD-135 sur l'entrée phono du Beocenter)...
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 02 Fév 2026 10:11 #61

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 70
  • Points : 77
  • Karma: 0
135 branchée directement sur entrée phono du Beocenter:
- ça siffle (pas de ronflement) des deux côtés.
Bye.
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 02 Fév 2026 19:52 #62

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat
Bon... ?,?!/

Le MM002 semble pouvoir être mis hors de cause.

Pour autant, je ne jetterais pas le bébé-ocenter avec l'eau du bain car de ce que j'en ai compris, il ne siffle pas avec la 8002 ! Donc, la 135 reste suspecte (ainsi que l'adaptateur RCA ==> DIN qui la relie au Beocenter).

Désolé mais tu vas devoir faire les mêmes tests que précédemment, avec cet adaptateur au lieu du MM002 :

A - RCA Rouge vers Rouge et Blanche vers Blanche :
  1. Rouge débranchée. Que se passe t'il ?
  2. Blanche débranchée. Que se passe t'il ?
B - On croise : RCA Rouge vers Blanche et Blanche vers Rouge
  1. Rouge débranchée. Que se passe t'il ?
  2. Blanche débranchée. Que se passe t'il ?
A te lire... :cool:
Dernière édition: 02 Fév 2026 19:59 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 06 Fév 2026 16:04 #63

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 70
  • Points : 77
  • Karma: 0
Bonjour,
résultat des courses: pas facile à objectiver, çà siffle et ronfle à tout va.

A - RCA Rouge vers Rouge et Blanche vers Blanche :
Rouge débranchée. Que se passe t'il ? Sifflement à droite.
Blanche débranchée. Que se passe t'il ? Sifflement et ronflement des 2 côtés.

B - On croise : RCA Rouge vers Blanche et Blanche vers Rouge
Rouge débranchée. Que se passe t'il ? Sifflement et ronflement (plus faible) des 2 côtés,
Blanche débranchée. Que se passe t'il ? Sifflement (plus faible) et ronflement surtout à droite.

J'espère que tu y comprends quelque chose!
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 13 Fév 2026 11:06 #64

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat
pagir écrit:
J'espère que tu y comprends quelque chose!

Ce que je comprends c'est que le câblage de cette 135 est suspect et, que le problème semble localisé sur le canal correspondant à la RCA rouge (normalement le droit).

Il est certes déroutant que lors de certains essais on ait sifflement ou ronflement alors que la RCA rouge est "en l'air", Mais le fait que les 2 canaux partagent une masse commune peut expliquer cela.

Le fait que le phénomène soit intermittent et cesse au bout de 30 minutes, ressemble à une mauvaise connexion ou soudure sèche.

Trois éléments peuvent être en cause :
  1. La plaquette de connexion,
  2. Le câble entre plaquette et fiches RCA,
  3. Le câblage interne du bras.
J'en rajoute un quatrième : l'adaptateur RCA ==> DIN même si c'est très peu probable mais il fait partie de l'ensemble.

Mais c'est le premier de la liste à savoir la plaquette de connexion qu'il faudra vérifier en premier car si l'on remonte l'historique de ton sujet on voit qu'elle a été lourdement "bricolée" au cours de la vie de la platine, transformée de DIN stéréo à XLR mono puis RCA stéréo... Je pense qu'il faudra en reprendre toutes les soudures !

Tout comme le MM002, le Beocenter semble pouvoir être mis hors de cause puisqu'il ne siffle ni ne ronfle avec la Beogram. Dommage que tu n'aies pas un autre ampli pour le confirmer indubitablement.

;)
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 13 Fév 2026 11:16 #65

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat
Analog Addict écrit:
Dommage que tu n'aies pas un autre ampli pour le confirmer indubitablement.
:;) Je vois dans une ancienne photo que ton installation repose sur un meuble radio-phono Grundig. Il fonctionne ou c'est juste pour la déco ?

:idea: S'il fonctionne : ces meubles ont en général une entrée DIN à l'arrière pour connecter un magnétophone, avec une touche de sélection "TB" sur le bloc radio.
Ce serait intéressant d'y brancher le MM002 et la 135 pour voir si ça siffle ou ronfle !!

Hé hé... :mrgreen:
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 13 Fév 2026 12:16 #66

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 70
  • Points : 77
  • Karma: 0
Le fait que le phénomène soit intermittent et cesse au bout de 30 minutes, ressemble à une mauvaise connexion ou soudure sèche. Le Phénomène est intermittent mais ne cesse pas au bout de 30 min: c'est totalement aléatoire.

Je vois dans une ancienne photo que ton installation repose sur un meuble radio-phono Grundig. Il fonctionne ou c'est juste pour la déco ? Désolé, le meuble a été vidé de ses composants.

Par contre, je dispose d'un petit ampli Dynavox, peut-être peut-il être utile?

Je mets dans mon prochain message une photo de la plaquette de connexion avec les soudures maison (je suis loin d'être un pro!).
Bon week-end.
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 13 Fév 2026 12:29 #67

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat
pagir écrit:
Le Phénomène est intermittent mais ne cesse pas au bout de 30 min: c'est totalement aléatoire.
Oui aléatoire ! c'est à ça que je faisais allusion, peu importe que ce soit 5 ou 30 minutes. Parfois c'est lié à la montée en température (dilatation des matériaux)...



pagir écrit:
Par contre, je dispose d'un petit ampli Dynavox, peut-être peut-il être utile?
Oui, ça peut être intéressant. Les entrées sont en RCA j'imagine... A t'il une entrée phono ?



pagir écrit:
Je mets dans mon prochain message une photo de la plaquette de connexion avec les soudures maison (je suis loin d'être un pro!).
:ok:
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 13 Fév 2026 12:57 #68

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat
Au passage, il faudra vérifier si le fil de masse du bras n'est pas sectionné (source possible de ronflements) comme cela est arrivé à un autre membre !

Voir ici le sujet d'eric
Dernière édition: 13 Fév 2026 12:58 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 13 Fév 2026 13:02 #69

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 70
  • Points : 77
  • Karma: 0
Le petit ampli Dynavox est en RCA, sans entrée phono _-:
Je vérifie pour fil de masse du bras.
Ciao
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 13 Fév 2026 13:07 #70

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat
pagir écrit:
Le petit ampli Dynavox est en RCA, sans entrée phono _-:
Pas grave : TD135 + MM002 vers l'entrée AUX ou CD avec un câble RCA mâle ==> RCA mâle au lieu de l'adaptateur RCA ==> DIN

;)
Dernière édition: 13 Fév 2026 17:23 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 16 Fév 2026 10:22 #71

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 70
  • Points : 77
  • Karma: 0
Bonjour,
le fil de masse du bras est intact.

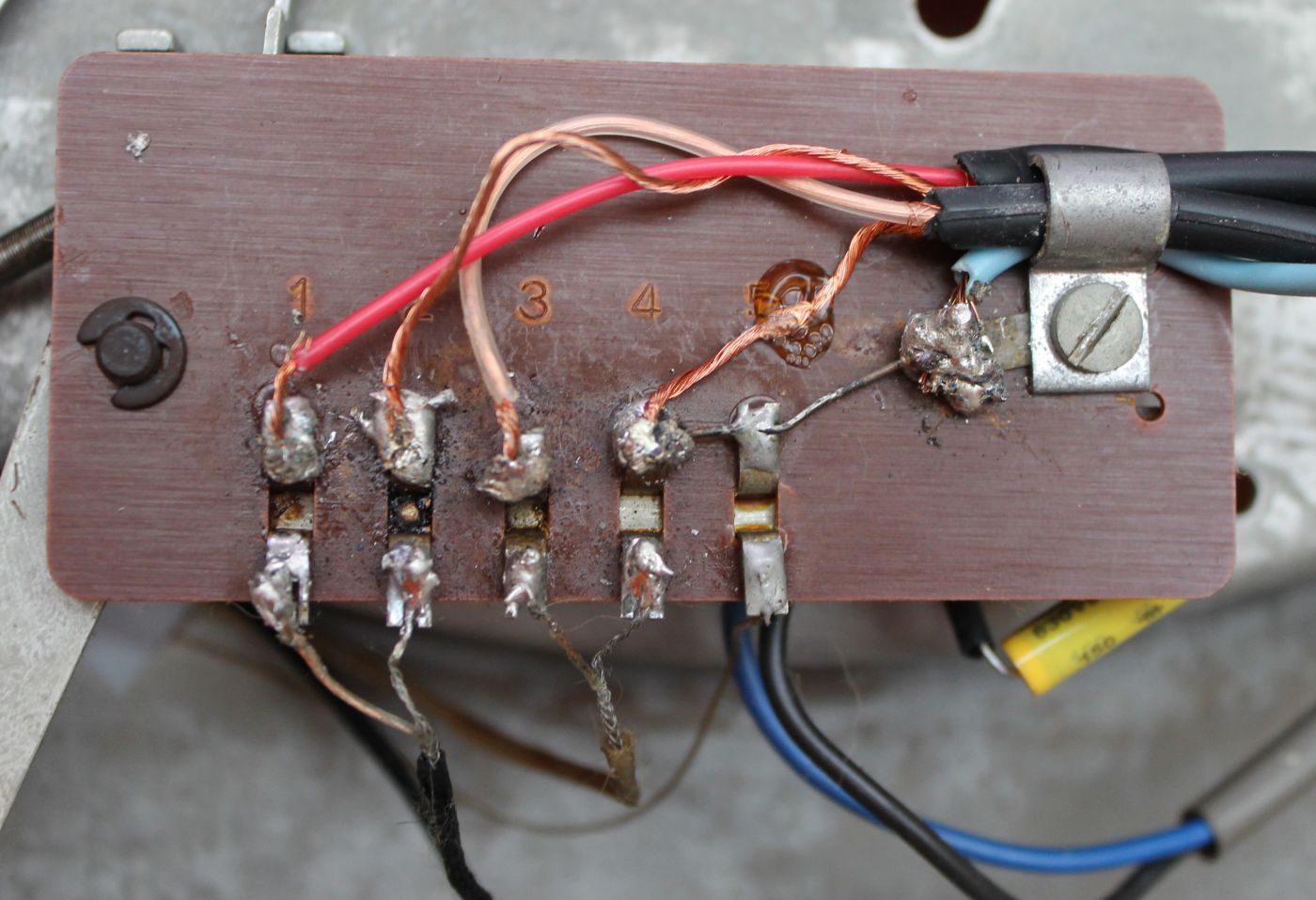

Je joins une photo de la plaquette de connexion.
Bonne semaine.

L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 16 Fév 2026 12:39 #72

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat
Merci pour la photo !

Bon... déjà j'ai trouvé d'où vient l'inversion gauche / droite ! :ok:

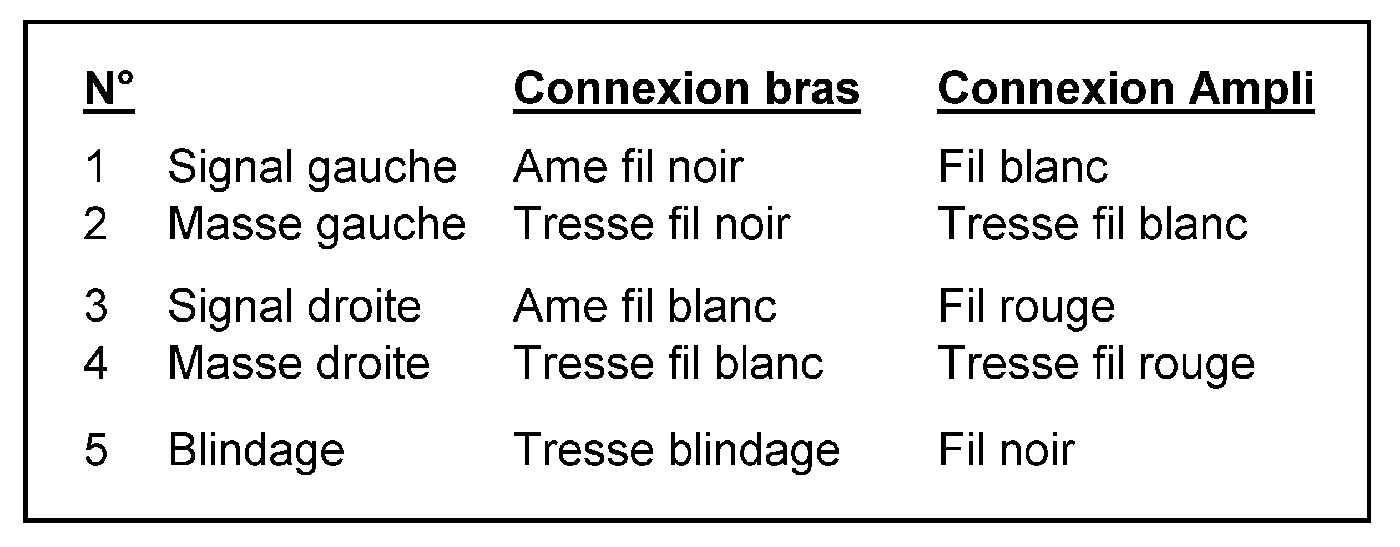

Ci dessous le câblage d'origine :



A noter que les bornes 4 et 5 sont reliées (masse droite reliée au blindage). C'est normal et c'est le seul et unique point de liaison entre masse signal et blindage.

Comme tu peux le voir sur ta photo les fils rouge et blanc sont croisés.
De plus, je me demande si la masse de l'un n'est pas croisée avec celle de l'autre également... (difficile à apprécier sur la photo).
Et je n'arrive pas à voir si la tresse du bras (dont tu as vérifié qu'elle n'était pas coupée) est bien connectés à la borne 5.

Globalement les soudures ne sont pas saines et peuvent expliquer un contact intermittent. Je pense qu'il faut toutes les reprendre, a minima côté départ vers l'ampli.

Si tu ne te sens pas à l'aise avec les soudures, rien de bien compliqué : il y a pleins de tutos qui expliquent comment procéder, par exemple commencer à chauffer la connexion AVANT de déposer de l'étain, etc... Bon courage !

AA ;)
