Sifflement lors du fonctionnement de ma td-135 13 Mar 2026 18:26 #91

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1173
  • Remerciements reçus 24
  • Points : 1267
  • Karma: 5
  • Médaille en chocolat
Bonsoir Pagir

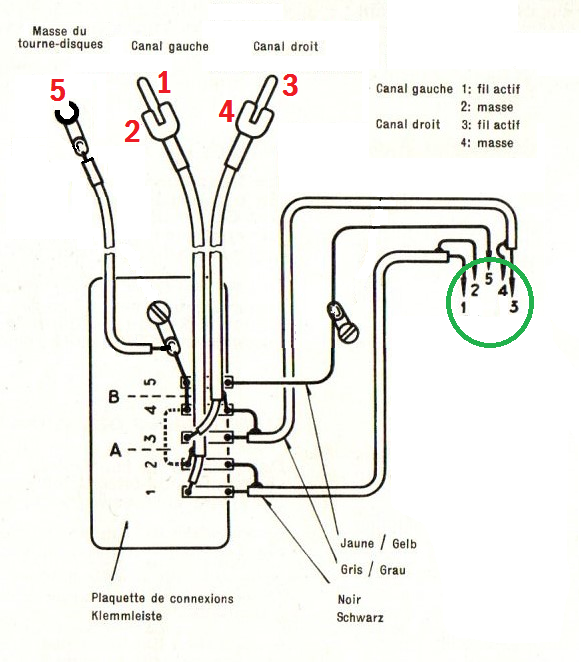

Le fils bleu cest la masse du bras ?
J'ai l'impression qu'il y a contact avec le "moins" ???
Y a longtemps que jai mis le nez dans une platine jai donc vérifié sur ma L70 ( qui est silencieuse comme une tombe ) , la masse du bras n'ai en contact avec rien d'autre
Vérifie ta continuité de ce côté
Pièces jointes :
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: pagir

Sifflement lors du fonctionnement de ma td-135 13 Mar 2026 19:19 #92

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 70
  • Points : 77
  • Karma: 0

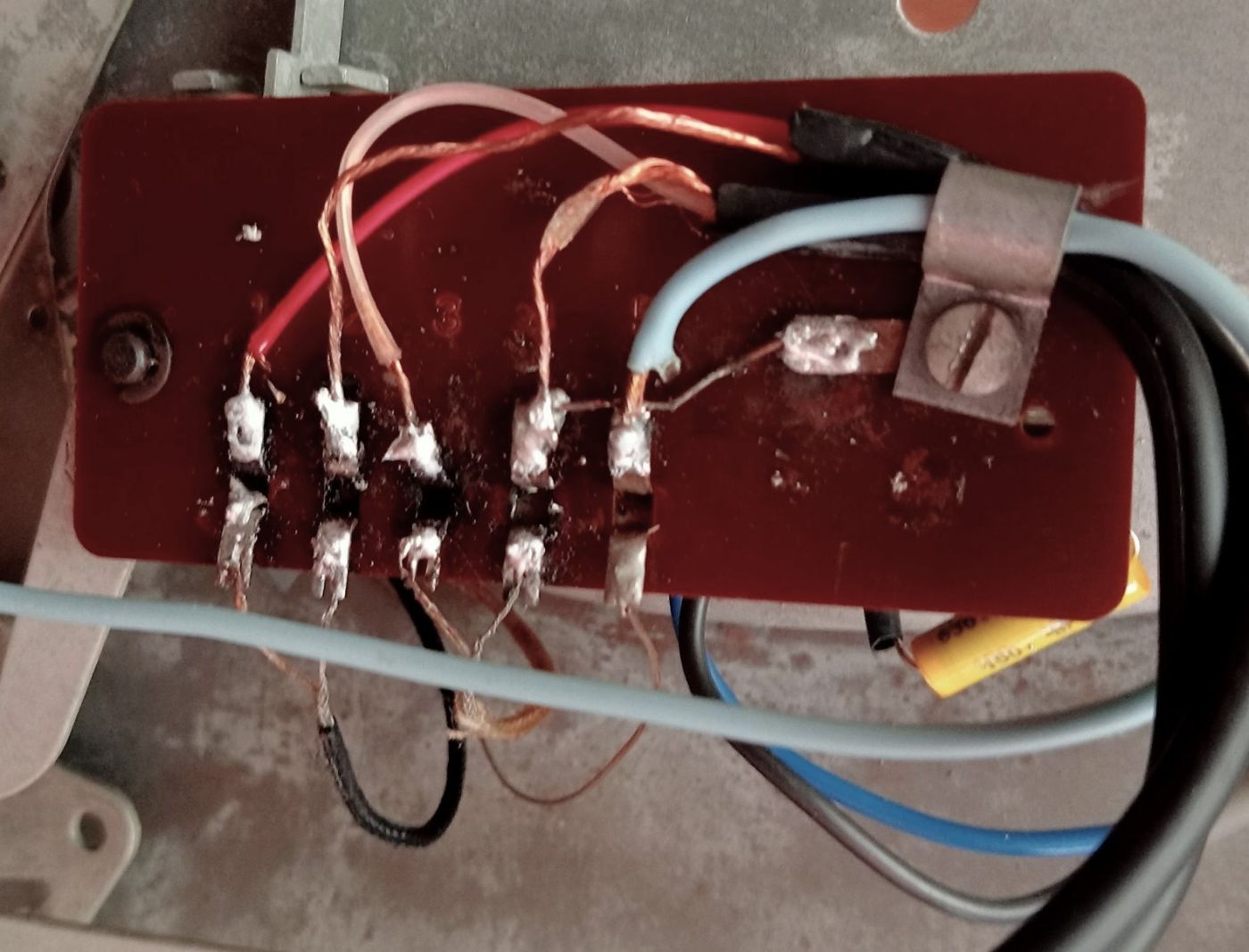

Il me semble que la photo de la plaquette correspond bien aux instructions Thorens:

Un petit fil est présent entre la masse du moteur-bras et la masse du canal droit.
On retrouve cela sur des photos internet:


Le fil de masse bleu, je l'ai ajouté quand j'ai opéré le passage du XLR mono vers les RCA.
Bonne soirée.
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 13 Mar 2026 22:55 #93

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat
pagir écrit:
Salut !

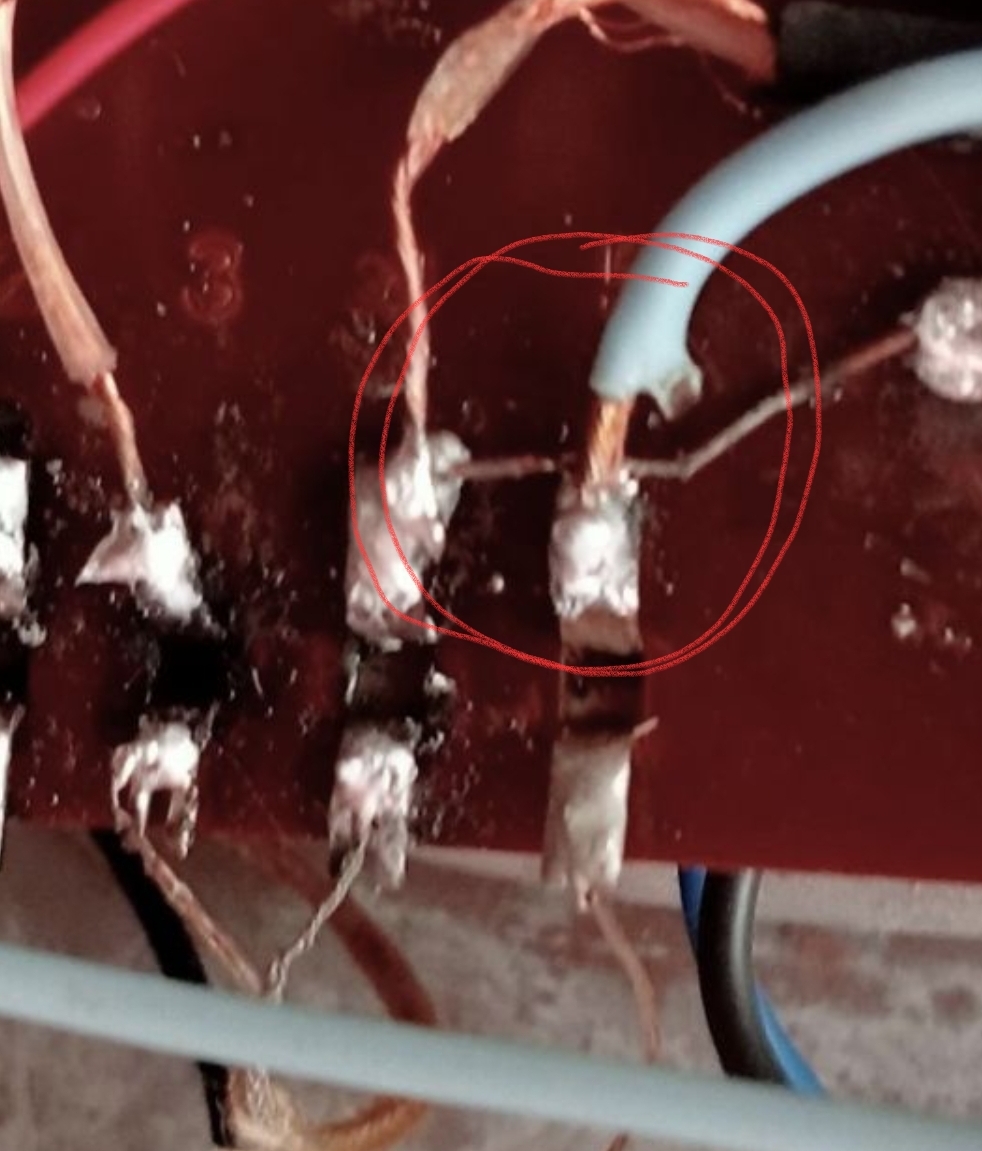

On voit que les soudures ont été reprises et apparaissent plus fiables qu'auparavant. Dommage que ton ami n'en ait pas profité pour inverser les fil rouge et blanc, mais c'est un détail sans aucune incidence sur le sifflement...

Hors-mis cette inversion, je confirme que le câblage est conforme au câblage d'origine Thorens avec effectivement ce qui peut sembler bizarre : la masse "chassis" reliée à une seule des 2 masses signal (la masse "droite" à l'origine, la "gauche" sur ton exemplaire...).

Le fil de masse précédemment collé n'était pas coupé, donc le problème n'était pas là non plus.



pagir écrit:
Pas d'anomalie visible sur le connecteur PC, en tous cas vu de l'extérieur...

Possible que le souci vienne du câblage interne au bras ! Il va falloir faire des tests de continuité pour trouver d'où ça vient...
Dernière édition: 13 Mar 2026 23:06 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: pagir

Sifflement lors du fonctionnement de ma td-135 13 Mar 2026 23:41 #94

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat
Ce qui pose tout de même question (et qui sauf erreur n'est pas documenté), c'est cette liaison en pointillé entre 2 et 4 sur le schéma Thorens... Que signifie t'elle ?? ?-|
En tout état de cause, toutes les 135 que j'ai vues n'avaient aucun fil entre 2 et 4 et aucune ne sifflait ! *;:>;

[... quote="pagir" post=41986]

[/quote]
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 14 Mar 2026 11:37 #95

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 70
  • Points : 77
  • Karma: 0
Bonjour,

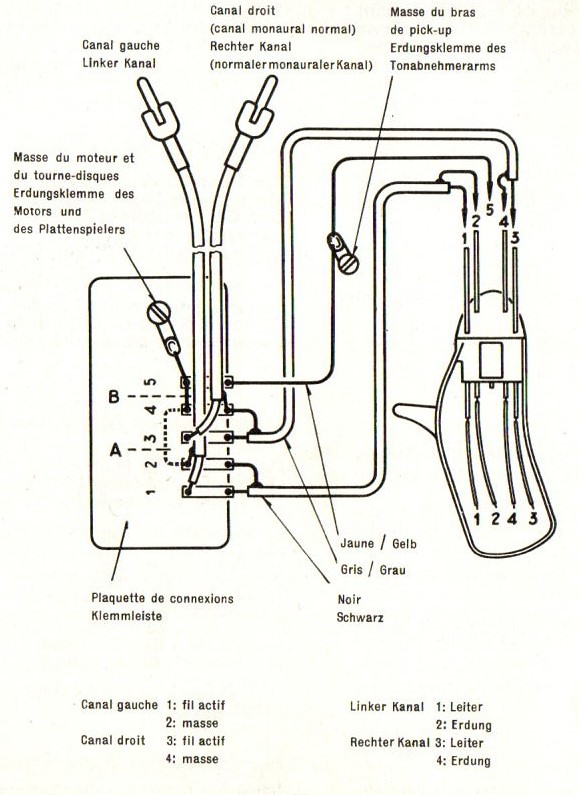

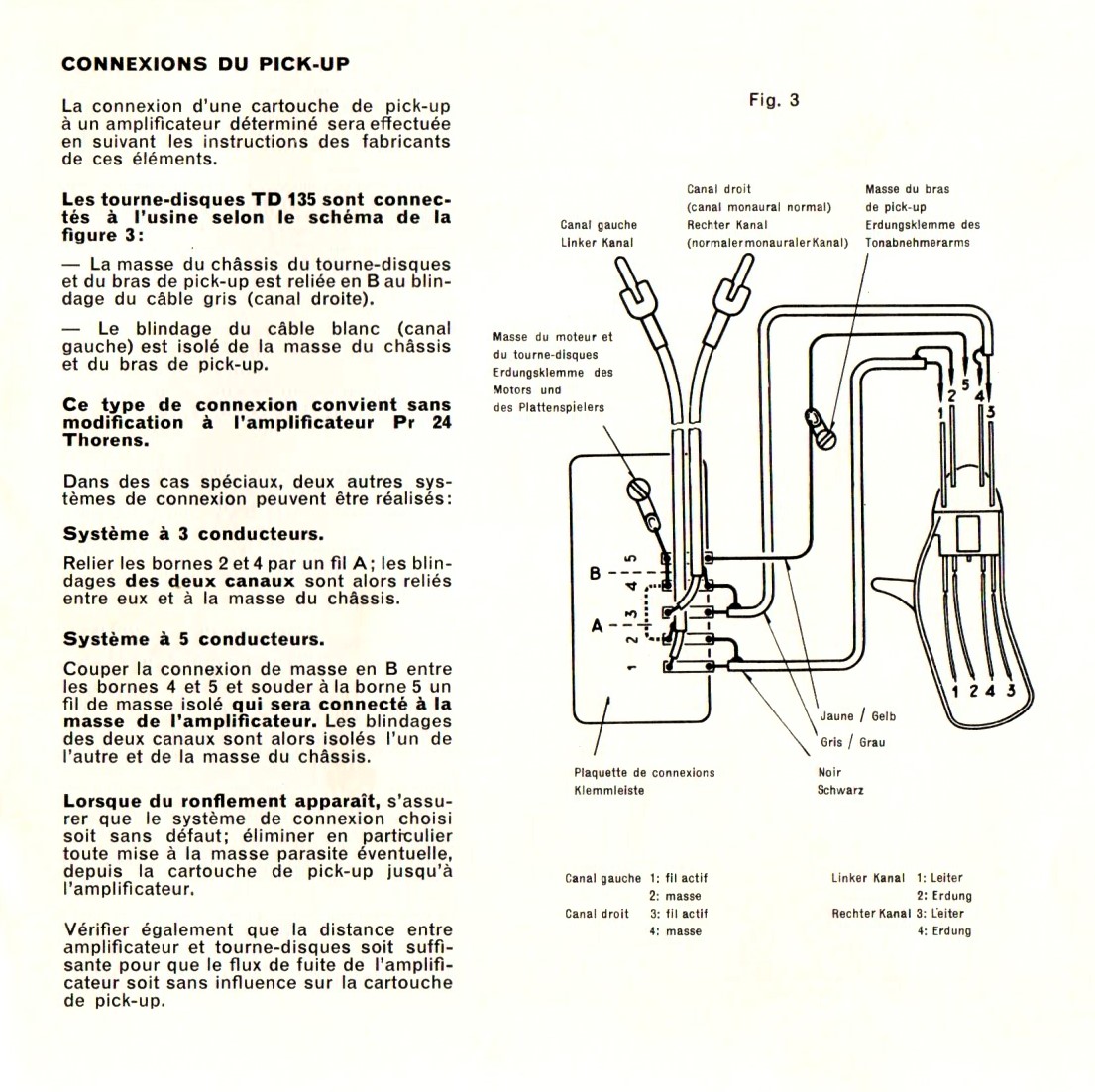

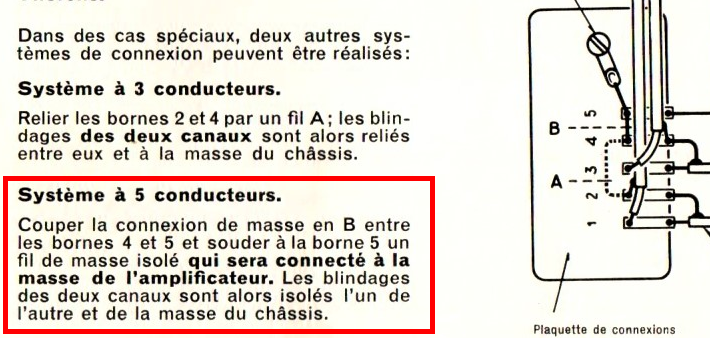

réponse sur la photo jointe.



Je me pose alors la question du fil de masse (bleu) que j'ai ajouté. Est-il bien nécessaire ?
Bon WE
PG
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 14 Mar 2026 12:22 #96

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat
pagir écrit:
Bonjour,
réponse sur la photo jointe.
:shock:

:;)
Intéressant !!!
Comme quoi, si on prenait soin de lire les notices... *;:>;
Ça vaut aussi pour moi : la dernière fois que j'ai lu une notice de TD135 doit bien remonter à quelques décennies ! :oops:
Eh oui, l'ampli Thorens PR24... Je l'avais oublié celui là !
En fait, Thorens a configuré sa 135 pour éviter le fil de masse châssis vers cet ampli qui ne court pas les rues, et qui pourtant dispose à l'arrière d'une borne dédiée pour la masse châssis !
s§s, ;:)


pagir écrit:
Je me pose alors la question du fil de masse (bleu) que j'ai ajouté. Est-il bien nécessaire ?
Ce n'est pas le rajout du fil bleu qui pose souci, car tu peux le laisser "en l'air" sans le raccorder à l'ampli.
En revanche, je serais bien tenté de couper la liaison entre 4 et 5 (ce qui rejoint l'observation de Papamano sur sa L70).
Et c'est aussi ce que recommande Thorens dans son paragraphe "Liaison à 5 conducteurs"...

Mais j'insiste sur un point : si cette liaison entre 4 et 5 peut expliquer un ronflement, pour moi le sifflement vient d'ailleurs. Donc avant de couper quoi que ce soit, on va d'abord faire un test de continuité...
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: pagir

Sifflement lors du fonctionnement de ma td-135 14 Mar 2026 13:02 #97

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat
Toutes les vérifications qui suivent doivent se faire porte cellule retiré.

Avant de tester la continuité, je te suggère de commencer par un test d'isolation à l'aide d'un multimètre en mode "Ohm-mètre", directement sur les fiches RCA et ton fil bleu. Dans le schéma ci-dessous j'ai numéroté en rouge de 1 à 5 les points de test (5 = fil bleu). Tu as donc 10 mesures à faire :

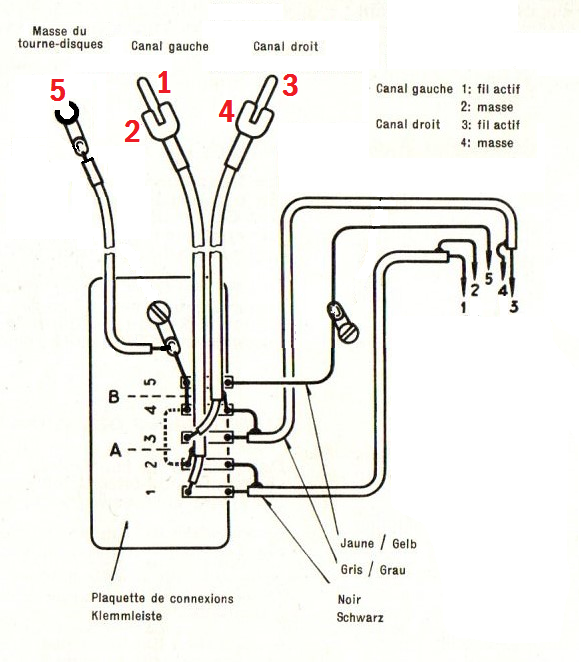

5 - 1
5 - 2
5 - 3
5 - 4
2 - 1
2 - 3
2 - 4
1 - 3
1 - 4
3 - 4

Toutes ces mesures doivent donner une résistance quasi-infinie, à l'exception de 5 - 4 qui doit donner une résistance quasi-nulle (inférieure à 2 ohms).

Idéalement il faudrait aussi pouvoir mesurer la capacitance si ton multimètre en est équipé. Même procédure, multimètre en mode "µF" mais 9 mesures seulement (5 - 4 inutile)... Toutes les mesures doivent donner une capacitance faible (inférieure à 250 pf ou 0,25 nF). Dans le cas contraire il y a un souci !

Dernière édition: 14 Mar 2026 17:12 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: pagir

Sifflement lors du fonctionnement de ma td-135 14 Mar 2026 13:24 #98

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat

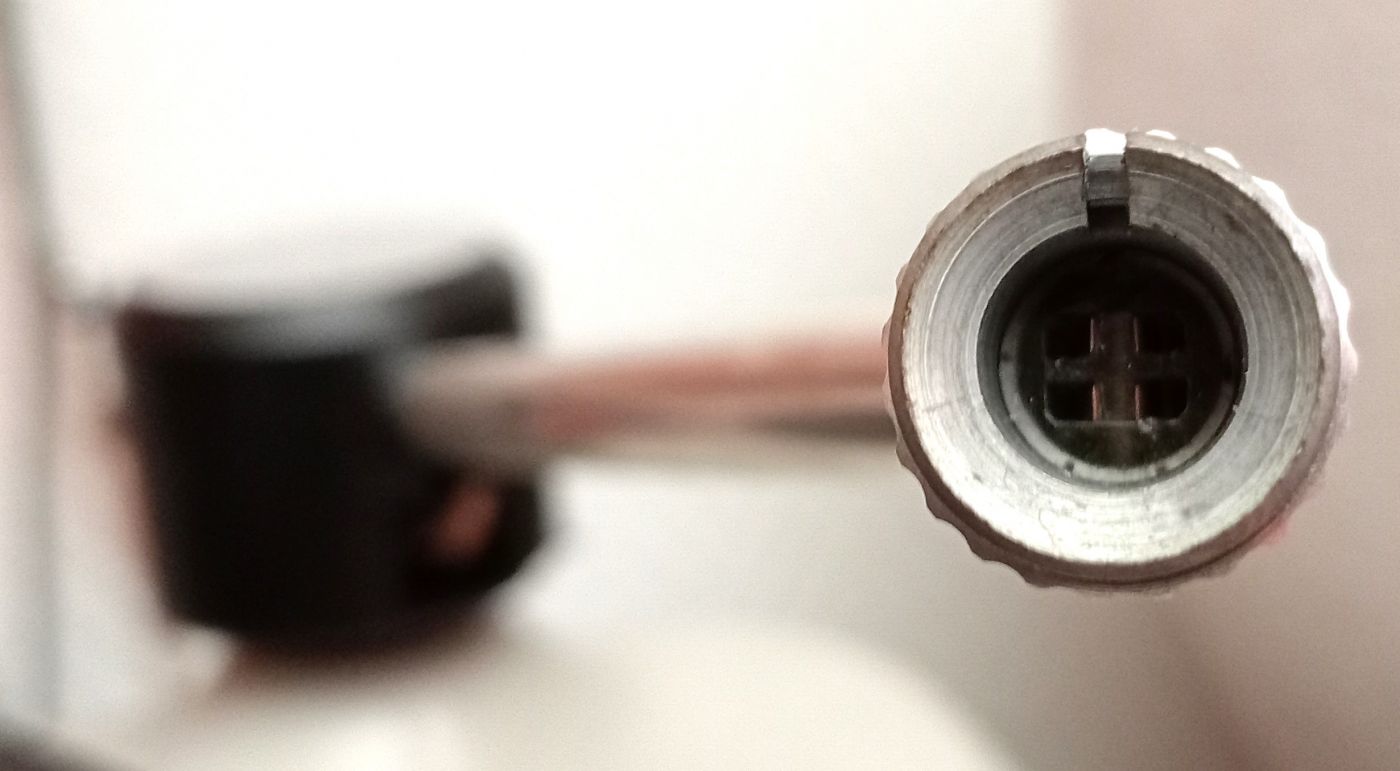

Pour tester la continuité, idéalement il faudrait un 2ème porte-cellule sans cellule.

Sinon, tu peux aussi débrancher les fils de ta cellule un à un, sans la retirer sinon il faut reprendre tous les réglages au protractor (azimuth, overhang, etc...) et là c'est galère !

Enfin 3ème solution : PC retiré, trouver un fil métallique conducteur un peu rigide et bien droit, du même diamètre que les pin dorées du PC (perso j'utilise un trombone déplié), fil que tu enfonces délicatement dans l'un des 4 orifices du connecteur de bras pour vérifier les connexions 1 à 4. Pour la connexion 5 c'est directement le métal du bras ou la couronne de verrouillage du PC...

Là c'est beaucoup plus simple, il n'y a que 5 liaisons à vérifier à l'ohm-mètre entre les fiches RCA (chifffres rouges) et le connecteur à l'extrémité du bras (cercle vert) :

1 - 1
2 - 2
3 - 3
4 - 4
5 - 5

Toutes doivent donner moins de 5 Ohms, sauf 5 - 5 moins de 2 0hms entre ton fil bleu et le métal du PC (ou de la couronne de verrouillage si PC retiré) ...

Dernière édition: 14 Mar 2026 13:30 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: pagir

Sifflement lors du fonctionnement de ma td-135 14 Mar 2026 15:06 #99

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1173
  • Remerciements reçus 24
  • Points : 1267
  • Karma: 5
  • Médaille en chocolat
Et oui , sur le schéma, la masse est deja sur une RCA , donc pas besoin du fils bleu que tu as rajouté car tu crée un boucle
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 14 Mar 2026 15:19 #100

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 70
  • Points : 77
  • Karma: 0
Bon, il n'y plus qu'à...
Des nouvelles dès que mon ami sera dispo pour m'aider avec son multimètre pro.
Bon WE
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 14 Mar 2026 18:16 #101

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat
papamano écrit:
Et oui , sur le schéma, la masse est deja sur une RCA , donc pas besoin du fils bleu que tu as rajouté car tu crée un boucle
Exactement ! :ok:

Donc pour rompre la boucle on pourrait effectivement supprimer le fil bleu.
Sauf que cette masse déjà sur la RCA du canal droit ne me plait pas vraiment...
Et pour tout dire c'est même une très mauvaise idée de Thorens ! :ban:

Pourquoi ?




Beaucoup de cellules ont leur boîtier métallique déjà relié à la masse du canal droit (RG), notamment les Shure avec cette petite languette prise sur la cosse du fil vert. Et sauf à utiliser des vis et rondelles en nylon, le boitier de la cellule est en contact électrique avec le PC métallique du BTD12S...
Par conséquent, le petit fil entre 4 et 5 sur la plaquette de la 135 crée déjà potentiellement une boucle ! ;:)

J'ai la pince coupante qui me démange... :mrgreen:
Dernière édition: 14 Mar 2026 18:28 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 15 Mar 2026 10:18 #102

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 70
  • Points : 77
  • Karma: 0
Bonjour,
je ne suis pas sûr que ce soit le cas de ma cellule: Audio Technica AT-110E:


Bon dimanche.
PG
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 15 Mar 2026 11:18 #103

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1867
  • Remerciements reçus 75
  • Points : 57764
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

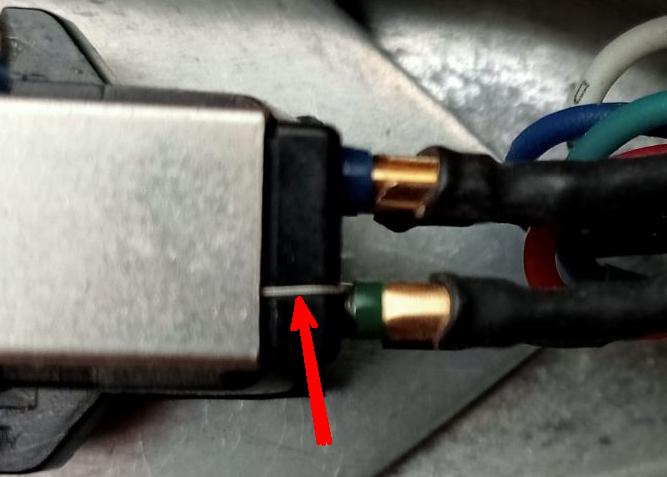

regarde bien la borne verte, il me semble qu'il y a un fil nu qui doit remplir le même rôle que la languette Shure
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 15 Mar 2026 11:31 #104

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6873
  • Remerciements reçus 193
  • Points : 129714
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
oui, je vois la même chose aussi.
Avec un simple petit coup d'ohmmètre, la continuité sera vérifiée ;)
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 15 Mar 2026 12:32 #105

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat

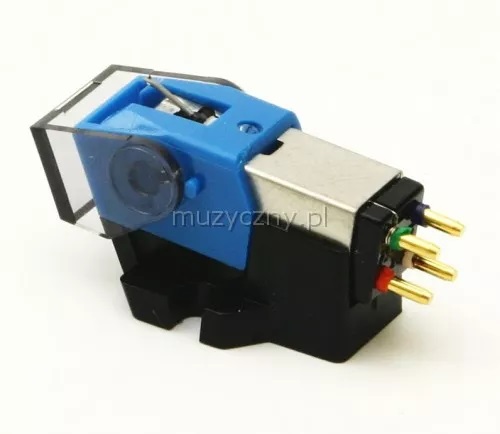

Sur les AT c'est un petit fil pris sous la coque métal et qui vient s'enrouler par 3 spires autour de la cosse, juste sous la rondelle verte. On le voit sur la photo de ton PC que j'ai agrandie (flèche rouge)...


L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 15 Mar 2026 13:08 #106

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2276
  • Remerciements reçus 126
  • Points : 2432
  • Karma: 2
  • Médaille en chocolat

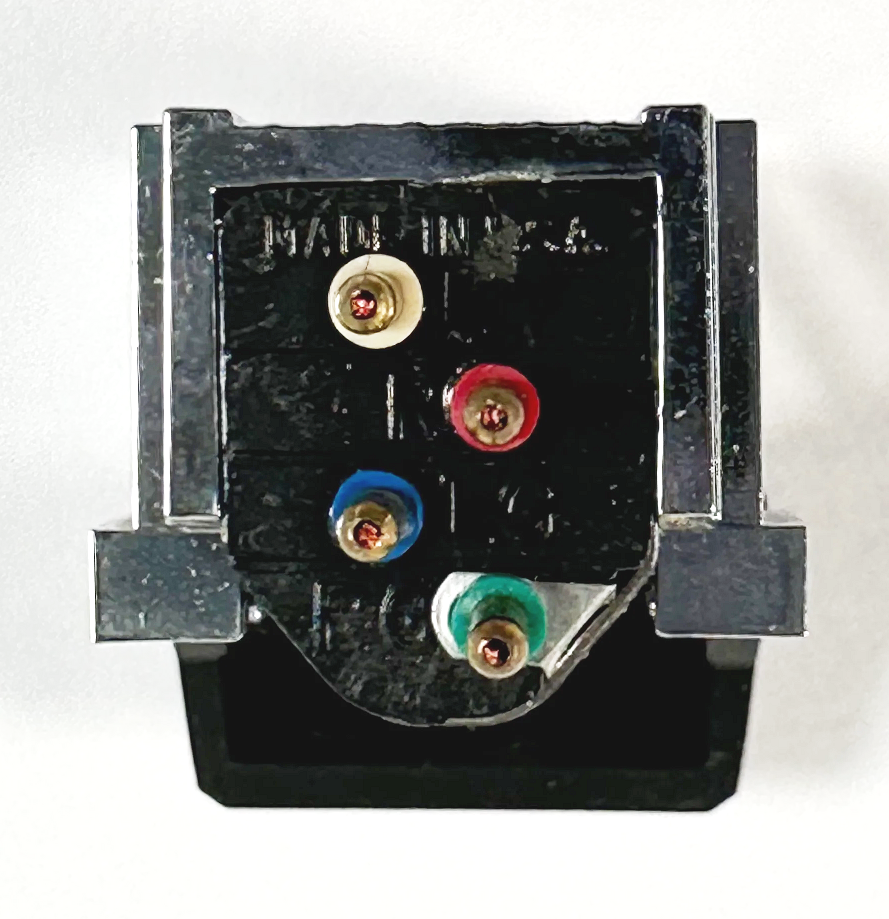

Je viens de vérifier sur une Ortofon OM : pareil, languette comme sur les Shure...

Cette configuration d'usine de la 135 est batarde : si c'était ma platine, je couperais ce petit fil sur la plaquette entre 4 et 5, tout en conservant le fil bleu pour être conforme au câblage conventionnel des platines à sorties RCA.

D'autant plus que cette modification est autorisée par Thorens dans le manuel !!!





Pas certain que ça règle le problème du sifflement (dont je rappelle qu'il se produit même sans cellule ni PC), mais ça ne pourra être que bénéfique.


En tous cas ça conforte ce que je ne me lasse pas de répéter : Avec la connectique DIN on est beaucoup moins em..rdé !! *ttg>
L'administrateur a désactivé l'accès en écriture pour le public.
